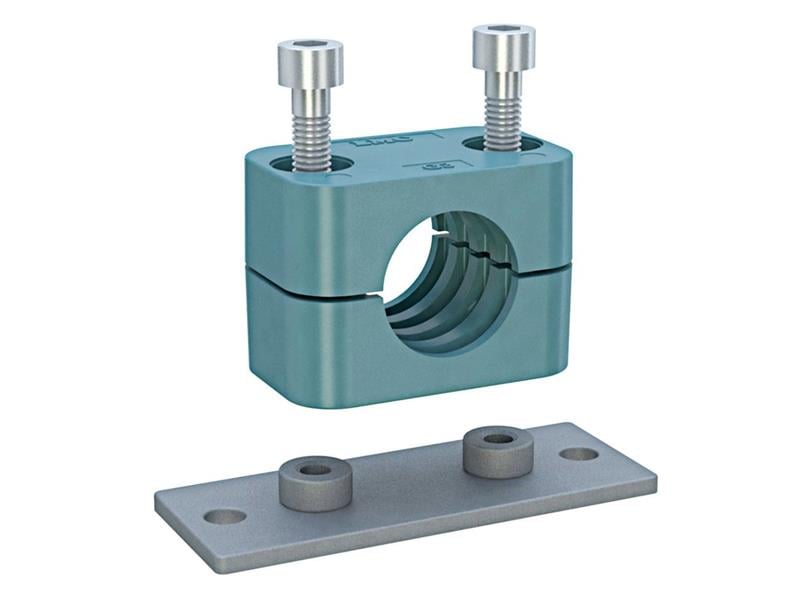

70 mm borular için 113G7-7000, hidrolik ve pnömatik hatları sabitleyen montaj delikli bir PP boru kelepçesidir; anma çapı R 2 – R 2 1/2.
70 mm montaj delikli kelepçe nerede kullanılır?
113G7-7000, hidrolik ve pnömatik boru hatlarını, hortumları ve kablo demetlerini makineye, şasiye veya duvara sabitlemek için kullanılır. Hidrolik ünite tesisatında, mobil makinelerde, enerji ve proses tesislerinde yaygın olarak tercih edilir.
Sık sorulan sorular
Montaj delikli kelepçe ne demek?
Alt plakasında montaj delikleri bulunur; kelepçe cıvatalarla doğrudan bir yüzeye veya profile sabitlenir. 113G7-7000 bu montaj tipindedir.
Bir hatta kaç kelepçe kullanılmalı?
70 mm boruda kelepçeler arası mesafe, hattın titreşim düzeyine ve boru üzerindeki ek yüklere göre seçilir. Yön değiştiren noktalarda ve ağır bağlantı elemanlarının iki tarafında kelepçe kullanılmalıdır. Uzun düz hatlarda aralığı eşit tutmak hattın düzgün görünmesini ve yükün dengeli dağılmasını sağlar.
113G7-7000 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 70 mm, Anma Çapı (R) R 2 – R 2 1/2, İnç Karşılığı 2 1/4" – 2 1/2" – 2 3/4" – 3", Grup Çap Aralığı 57,2 – 76,1 mm, Uzunluk (L1) 150 mm, Delik Aralığı (L2) 94 mm, Yükseklik (H1) 51,5 mm, Toplam Yükseklik (H2) 98 mm, Min. Sac Kalınlığı (S) 0,8 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
70 mm hortum bu kelepçeyle sabitlenebilir mi?
Kullanılabilir; 113G7-7000 70 mm dış çapa göre ölçülendirilmiştir ve bu çaptaki hortumlar için de uygundur. Hortum bükülme noktasına çok yakın sıkılmamalı, çalışırken uzayıp kısalmasına izin verilmelidir.
Kullanırken dikkat edilmesi gerekenler
- Kelepçe ölçüsünü borunun dış çapına göre seçin.
- Aşırı sıkma gövdeyi çatlatır; cıvataları kontrollü sıkın.
- Montaj plakası için tabloda önerilen en düşük sac kalınlığının (0,8 mm) altına inmeyin.
