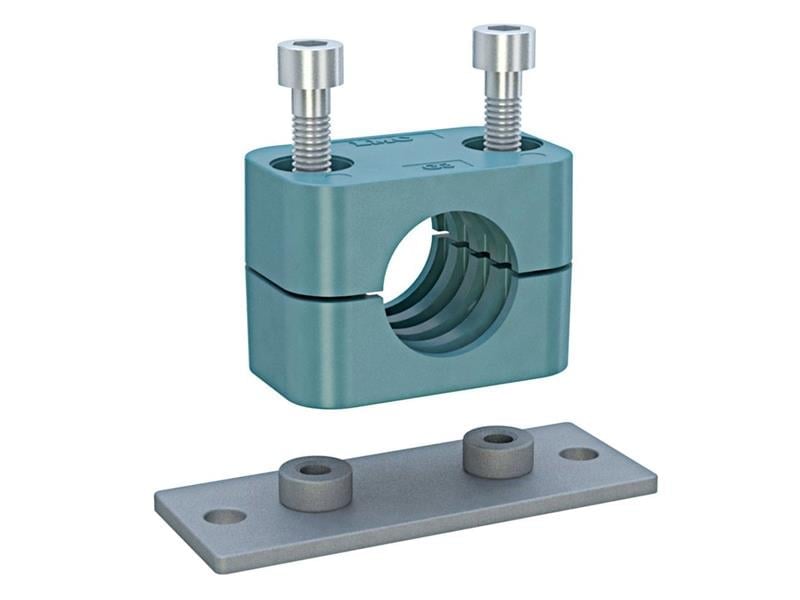

LMC 113G7-6350, DIN 3015/1 standart seri ailesinin G7 grubunda yer alan 63,5 mm PP kelepçedir. Alt plakasında montaj delikleri bulunur; kelepçe cıvatalarla doğrudan bir yüzeye veya profile sabitlenir.
63,5 mm montaj delikli kelepçe nerede kullanılır?
Bu PP kelepçe, 63,5 mm boruların titreşimden korunması ve hattın sabit tutulması gereken her yerde kullanılır. Tarım ve iş makinelerinden sabit tesis hatlarına kadar geniş bir alanda kullanılır.
Sık sorulan sorular
63,5 mm kelepçe hangi boruya uyar?
Kelepçe, sabitleyeceği borunun veya hortumun dış çapına göre seçilir. 113G7-6350 63,5 mm dış çaplı boru veya hortum içindir; anma çapı R 2 – R 2 1/2, inç karşılıkları 2 1/4" – 2 1/2" – 2 3/4" – 3". Kelepçe borudan büyük seçilirse boru titreşir, küçük seçilirse gövde zorlanarak çatlar.
Kelepçe montajında nelere dikkat edilir?
Montaj delikli kelepçede gövde iki yarıdan oluşur; boru bu iki yarının arasına alınır ve cıvatalarla sıkıştırılır. 113G7-6350 için cıvata delikleri arasındaki mesafe (L2) 94 mm'dir. Montaj veya kaynak plakası için önerilen en düşük sac kalınlığı 0,8 mm'dir. Aşırı sıkma gövdeyi çatlatabilir; boru elle çevrilemeyecek kadar sıkmak yeterlidir.
Boru kelepçesi hatta ne görev yapar?
63,5 mm boru veya hortum, PP gövdeli bu kelepçeyle sabitlendiğinde hat çalışma sırasında yer değiştirmez. Boruların birbirine veya makine gövdesine sürtünmesini engeller; böylece boru yüzeyi aşınmaz, gürültü de azalır. PP gövde, boruyu ezmeden kavrar ve titreşimin gövdeye aktarılmasını azaltır.
113G7-6350 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 63,5 mm, Anma Çapı (R) R 2 – R 2 1/2, İnç Karşılığı 2 1/4" – 2 1/2" – 2 3/4" – 3", Grup Çap Aralığı 57,2 – 76,1 mm, Uzunluk (L1) 150 mm, Delik Aralığı (L2) 94 mm, Yükseklik (H1) 51,5 mm, Toplam Yükseklik (H2) 98 mm, Min. Sac Kalınlığı (S) 0,8 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- 63,5 mm dışındaki boru çaplarında bu kelepçeyi kullanmayın.
- Cıvataları gövdeyi ezmeden, boru hareket etmeyecek kadar sıkın.
- Dirseklerin, vanaların ve rakorların yakınına mutlaka kelepçe koyun.
