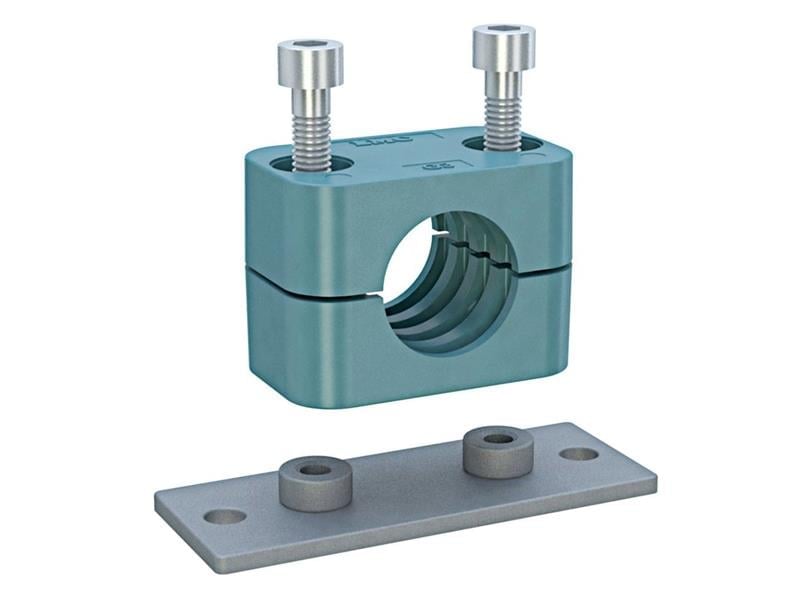

LMC 113G6-5080, DIN 3015/1 standart seri ailesinin G6 grubunda yer alan 50,8 mm PP kelepçedir. Alt plakasında montaj delikleri bulunur; kelepçe cıvatalarla doğrudan bir yüzeye veya profile sabitlenir.
50,8 mm montaj delikli kelepçe nerede kullanılır?
50,8 mm dış çaplı boru ve hortumları taşımak için kullanılan bu standart seri kelepçe, tesisatı düzenli ve sabit tutar. İş makinelerinde, preslerde, hidrolik ünitelerde, gemi ve endüstriyel tesislerde boru tesisatının temel elemanıdır.
Sık sorulan sorular
Standart seri kelepçe ne zaman seçilir?
113G6-5080 standart seri (DIN 3015/1) kelepçedir. Genel hidrolik hatlarda standart seri yeterlidir; ağır yüklü hatlar için DIN 3015/2, iki boruyu birlikte taşımak için DIN 3015/3 seçilir.
Hidrolik hatlarda kelepçe neden gereklidir?
Bu kelepçe 50,8 mm'lik hattı montaj delikli bağlantısıyla sabitler; boru kendi ağırlığı ve basınç darbeleriyle hareket etmez. Pompa titreşimi ve basınç dalgalanmaları boruya geçer; kelepçe bu titreşimi sönümleyerek rakor bağlantılarının gevşemesini önler.
113G6-5080 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 50,8 mm, Anma Çapı (R) R 1 1/2, İnç Karşılığı 1 3/4" – 2", Grup Çap Aralığı 44,5 – 50,8 mm, Uzunluk (L1) 115 mm, Delik Aralığı (L2) 66 mm, Yükseklik (H1) 36 mm, Toplam Yükseklik (H2) 69 mm, Min. Sac Kalınlığı (S) 0,8 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Kelepçe kaynak plakasına nasıl bağlanır?
Kelepçelerin alt plakası doğrudan yüzeye cıvatalanabilir veya ayrı bir kaynak plakasına bağlanabilir. Plaka yüzeye kaynatıldıktan sonra kelepçe gövdesi takılır; böylece kaynak sıcağı gövdeye zarar vermez. Tabloda önerilen en düşük sac kalınlığı 0,8 mm'dir.
Kullanırken dikkat edilmesi gerekenler
- Kelepçeyi 50,8 mm dış çapa uygun seçtiğinizden emin olun; büyük kelepçe boruyu titreştirir, küçük kelepçe gövdeyi çatlatır.
- Cıvataları gövdeyi ezmeden, boru hareket etmeyecek kadar sıkın.
- Kaynak işlemlerini kelepçe gövdesi takılmadan önce tamamlayın.
