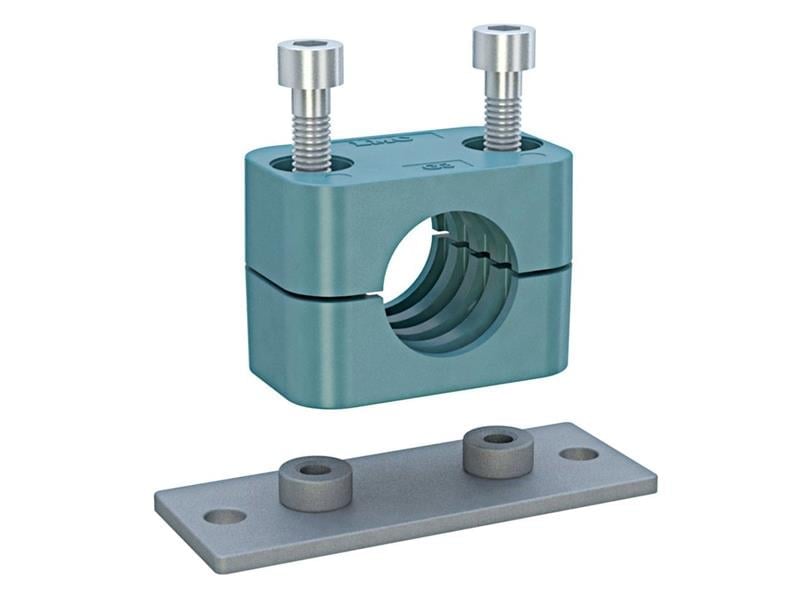

48,3 mm borular için 113G6-4830, hidrolik ve pnömatik hatları sabitleyen montaj delikli bir PP boru kelepçesidir; anma çapı R 1 1/2.
48,3 mm montaj delikli kelepçe nerede kullanılır?
Bu PP kelepçe, 48,3 mm boruların titreşimden korunması ve hattın sabit tutulması gereken her yerde kullanılır. Tarım ve iş makinelerinden sabit tesis hatlarına kadar geniş bir alanda kullanılır.
Sık sorulan sorular
Doğru kelepçe çapı nasıl seçilir?
Kelepçe ölçüsü borunun veya hortumun dış çapını (ØD) ifade eder. 113G6-4830 48,3 mm dış çaplı boru veya hortum içindir; anma çapı R 1 1/2, inç karşılıkları 1 3/4" – 2". Boru çapınız 48,3 mm değilse G6 grubundaki diğer çaplara bakabilirsiniz.
G6 grubu ne demek?
Grup kodu, kelepçenin dış gövde ölçüsünü belirtir. Bir gruptaki tüm kelepçeler aynı dış ölçüye ve aynı cıvatalara sahiptir, sadece boru yuvasının çapı değişir. G6 grubu 44,5–50,8 mm kapsar; hat çapı değişse bile montaj yüzeyini yeniden delmek gerekmez.
Kelepçe nasıl monte edilir?
Önce alt plaka ve alt gövde yarısı konumlandırılır; boru yerleştirildikten sonra üst yarı kapatılır ve cıvatalar eşit sıkılır. Tabloya göre delik aralığı (L2) 66 mm'dir; montaj yüzeyindeki delikler bu ölçüye göre hazırlanmalıdır. 0,8 mm'den ince sac kullanılmamalıdır. Aşırı sıkma gövdeyi çatlatabilir; boru elle çevrilemeyecek kadar sıkmak yeterlidir.
48,3 mm hatta kelepçe aralığı nasıl belirlenir?
Kesin aralık uygulamaya göre değişir; 48,3 mm'lik bir hatta titreşim arttıkça kelepçeler sıklaştırılmalıdır. Vana, filtre gibi ağır parçalar boruya yük bindirmemeli; bunların her iki yanı kelepçeyle desteklenmelidir. Uzun düz hatlarda aralığı eşit tutmak hattın düzgün görünmesini ve yükün dengeli dağılmasını sağlar.
Kullanırken dikkat edilmesi gerekenler
- Kelepçeyi 48,3 mm dış çapa uygun seçtiğinizden emin olun; büyük kelepçe boruyu titreştirir, küçük kelepçe gövdeyi çatlatır.
- Aşırı sıkma gövdeyi çatlatır; cıvataları kontrollü sıkın.
- Dirseklerin, vanaların ve rakorların yakınına mutlaka kelepçe koyun.
