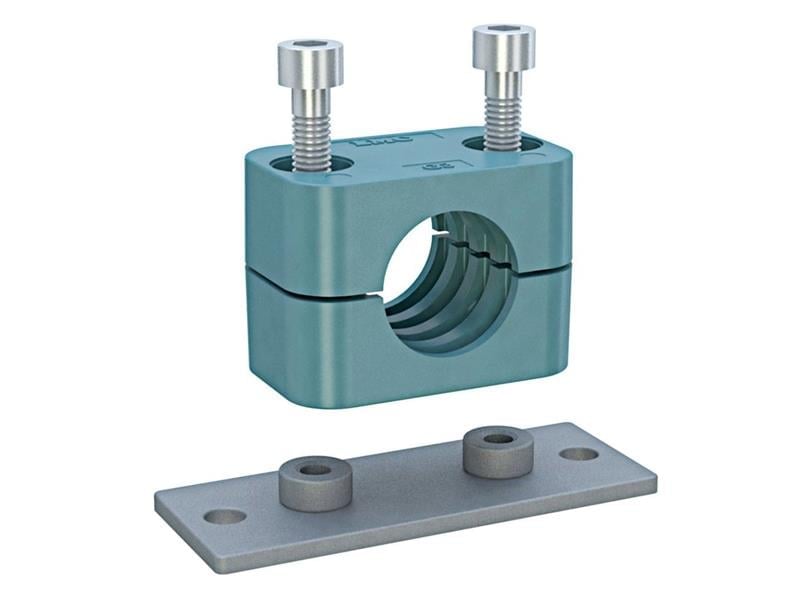

LMC 113G5-4000, DIN 3015/1 standart seri ailesinin G5 grubunda yer alan 40 mm PP kelepçedir. Alt plakasında montaj delikleri bulunur; kelepçe cıvatalarla doğrudan bir yüzeye veya profile sabitlenir.
40 mm montaj delikli kelepçe nerede kullanılır?
Bu PP kelepçe, 40 mm boruların titreşimden korunması ve hattın sabit tutulması gereken her yerde kullanılır. Tarım ve iş makinelerinden sabit tesis hatlarına kadar geniş bir alanda kullanılır.
Sık sorulan sorular
G5 grubu ne demek?
Grup kodu, kelepçenin dış gövde ölçüsünü belirtir. Bir gruptaki tüm kelepçeler aynı dış ölçüye ve aynı cıvatalara sahiptir, sadece boru yuvasının çapı değişir. G5 grubu 32–42 mm kapsar; hat çapı değişse bile montaj yüzeyini yeniden delmek gerekmez.
Boru kelepçesi hatta ne görev yapar?
40 mm boru veya hortum, PP gövdeli bu kelepçeyle sabitlendiğinde hat çalışma sırasında yer değiştirmez. Boruların birbirine veya makine gövdesine sürtünmesini engeller; böylece boru yüzeyi aşınmaz, gürültü de azalır. PP gövde, boruyu ezmeden kavrar ve titreşimin gövdeye aktarılmasını azaltır.
113G5-4000 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 40 mm, Anma Çapı (R) R 1 – R 1 1/4, İnç Karşılığı 1 1/4" – 1 1/2", Grup Çap Aralığı 32 – 42 mm, Uzunluk (L1) 100 mm, Delik Aralığı (L2) 52 mm, Yükseklik (H1) 32 mm, Toplam Yükseklik (H2) 61 mm, Min. Sac Kalınlığı (S) 0,8 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Kelepçe hortum için de kullanılabilir mi?
Evet. Tablodaki ölçü boru veya hortumun dış çapıdır (ØD); 40 mm dış çaplı bir hortum da 113G5-4000 ile sabitlenebilir. Hortumda kelepçe, hortumun hareketini engellemeden sürtünmeyi önleyecek şekilde konumlandırılmalıdır.
Kullanırken dikkat edilmesi gerekenler
- Kelepçe ölçüsünü borunun dış çapına göre seçin.
- Sıkma sonrası borunun gövde içinde kaymadığını kontrol edin.
- Dirseklerin, vanaların ve rakorların yakınına mutlaka kelepçe koyun.
