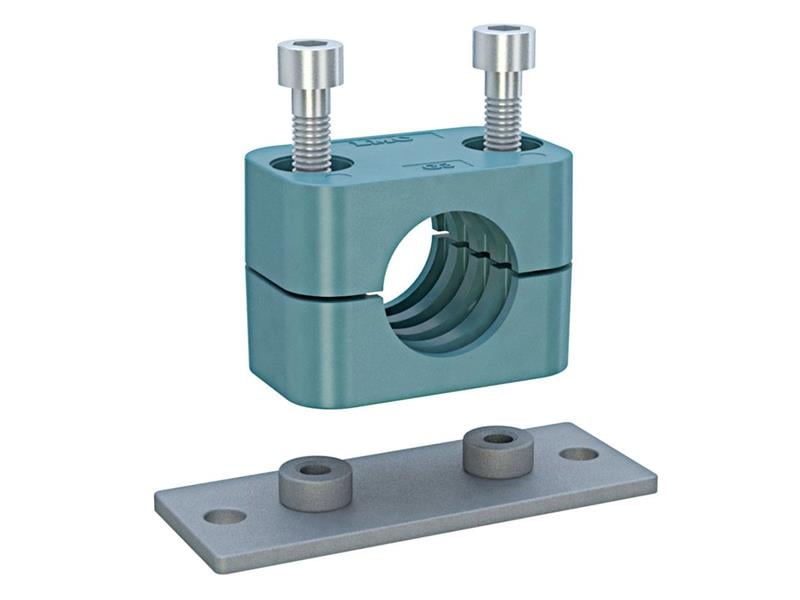

LMC 113G5-3370, DIN 3015/1 standart seri ailesinin G5 grubunda yer alan 33,7 mm PP kelepçedir. Alt plakasında montaj delikleri bulunur; kelepçe cıvatalarla doğrudan bir yüzeye veya profile sabitlenir.
33,7 mm montaj delikli kelepçe nerede kullanılır?
113G5-3370, hidrolik ve pnömatik boru hatlarını, hortumları ve kablo demetlerini makineye, şasiye veya duvara sabitlemek için kullanılır. Hidrolik ünite tesisatında, mobil makinelerde, enerji ve proses tesislerinde yaygın olarak tercih edilir.
Sık sorulan sorular
33,7 mm kelepçe hangi boruya uyar?
Kelepçe ölçüsü borunun veya hortumun dış çapını (ØD) ifade eder. 113G5-3370 33,7 mm dış çaplı boru veya hortum içindir; anma çapı R 1 – R 1 1/4, inç karşılıkları 1 1/4" – 1 1/2". Boru çapınız 33,7 mm değilse G5 grubundaki diğer çaplara bakabilirsiniz.
DIN 3015/1 ne anlama gelir?
113G5-3370 standart seri (DIN 3015/1) kelepçedir. Standart seri genel amaçlı, hafif ve orta yüklü hatlar içindir; daha yüksek titreşim veya yük varsa ağır seri (DIN 3015/2) tercih edilir.
Kelepçe malzemesi nasıl seçilir?
PP gövdeli 113G5-3370, genel hidrolik tesisatta en yaygın kullanılan kelepçe tipindendir. 33,7 mm'lik hattınız için seçim yaparken ortam sıcaklığı, titreşim düzeyi ve kelepçeye binen yük birlikte değerlendirilmelidir.
113G5-3370 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 33,7 mm, Anma Çapı (R) R 1 – R 1 1/4, İnç Karşılığı 1 1/4" – 1 1/2", Grup Çap Aralığı 32 – 42 mm, Uzunluk (L1) 100 mm, Delik Aralığı (L2) 52 mm, Yükseklik (H1) 32 mm, Toplam Yükseklik (H2) 61 mm, Min. Sac Kalınlığı (S) 0,8 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Kelepçeyi 33,7 mm dış çapa uygun seçtiğinizden emin olun; büyük kelepçe boruyu titreştirir, küçük kelepçe gövdeyi çatlatır.
- Cıvataları gövdeyi ezmeden, boru hareket etmeyecek kadar sıkın.
- Montaj plakası için tabloda önerilen en düşük sac kalınlığının (0,8 mm) altına inmeyin.
