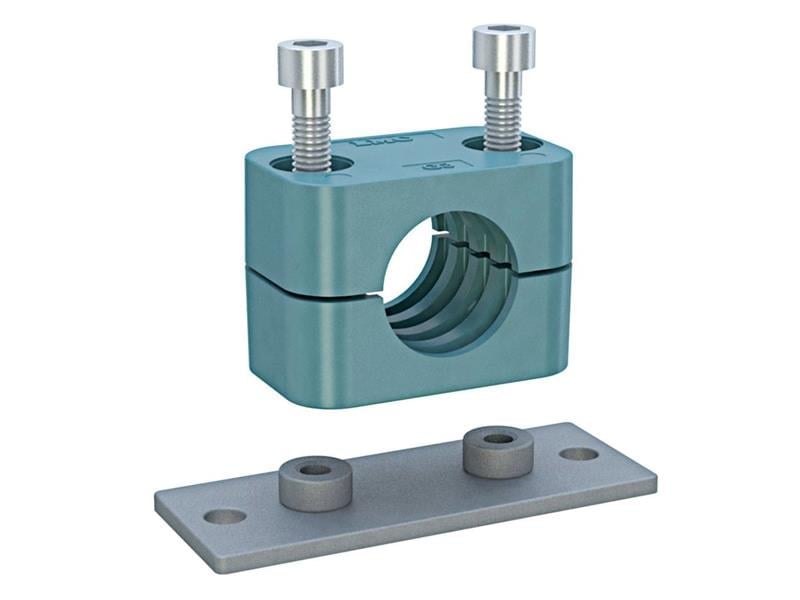

113g4 / 28mm Montaj Delikli Kelepçe (113G4-2800)

28 mm borular için 113G4-2800, hidrolik ve pnömatik hatları sabitleyen montaj delikli bir PP boru kelepçesidir; anma çapı R 3/4.

28 mm montaj delikli kelepçe nerede kullanılır?

Montaj delikli tipteki bu kelepçe, 28 mm'lik hatları makine gövdesine, profile veya duvara bağlamak için kullanılır. Ünite imalatçıları, makine üreticileri ve bakım servisleri tarafından hem yeni tesisatta hem de tamirde kullanılır.

Sık sorulan sorular

Kelepçedeki G4 kodu neyi gösterir?

113G4-2800 kodundaki G4, kelepçenin gövde büyüklüğünü gösteren grup kodudur. Bir gruptaki tüm kelepçeler aynı dış ölçüye ve aynı cıvatalara sahiptir, sadece boru yuvasının çapı değişir. G4 grubu 26,9–30 mm kapsar; bu sayede aynı montaj deliklerine farklı çaptaki borular bağlanabilir.

Montaj delikli kelepçe nasıl takılır?

Önce alt plaka ve alt gövde yarısı konumlandırılır; boru yerleştirildikten sonra üst yarı kapatılır ve cıvatalar eşit sıkılır. 113G4-2800 için cıvata delikleri arasındaki mesafe (L2) 40 mm'dir. 0,6 mm'den ince sac kullanılmamalıdır. Aşırı sıkma gövdeyi çatlatabilir; boru elle çevrilemeyecek kadar sıkmak yeterlidir.

Boru kelepçesi hortumda kullanılır mı?

Evet. Tablodaki ölçü boru veya hortumun dış çapıdır (ØD); 28 mm dış çaplı bir hortum da 113G4-2800 ile sabitlenebilir. Basınçla hortum boyu bir miktar değişir; kelepçe hortumu tamamen kilitlememeli, sadece yönlendirmelidir.

Kelepçe doğrudan kaynak edilebilir mi?

Montaj delikli kelepçe, yüzeye cıvatayla ya da önceden kaynatılmış bir plakaya bağlanır. Kaynak işlemi bittikten ve plaka soğuduktan sonra kelepçe takılmalıdır. Plaka için 0,6 mm ve üzeri sac kullanılmalıdır.

Kullanırken dikkat edilmesi gerekenler

• 28 mm dışındaki boru çaplarında bu kelepçeyi kullanmayın.
• Aşırı sıkma gövdeyi çatlatır; cıvataları kontrollü sıkın.
• Ağır elemanların iki tarafını kelepçeyle destekleyin.
