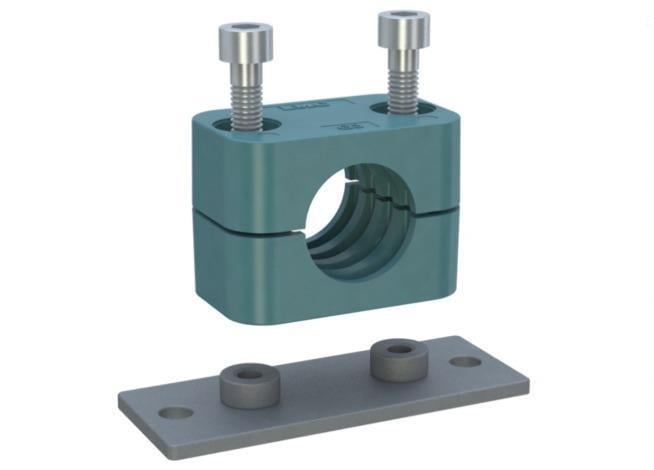

25 mm borular için 113G3-2500, hidrolik ve pnömatik hatları sabitleyen montaj delikli bir PP boru kelepçesidir; anma çapı R 1/2.
25 mm montaj delikli kelepçe nerede kullanılır?
Montaj delikli tipteki bu kelepçe, 25 mm'lik hatları makine gövdesine, profile veya duvara bağlamak için kullanılır. Ünite imalatçıları, makine üreticileri ve bakım servisleri tarafından hem yeni tesisatta hem de tamirde kullanılır.
Sık sorulan sorular
113G3-2500 kodu ne anlama gelir?
LMC kelepçe kodunda ilk rakam malzemeyi (1 = polipropilen (PP)), ikinci rakam seriyi (1 = standart seri, DIN 3015/1), üçüncü rakam montaj tipini (3 = montaj delikli) gösterir. Ardından gelen G3 grup kodudur; tireden sonraki 2500 ise boru çapının 100 katıdır, yani 25 mm.
Kelepçe montajında nelere dikkat edilir?
Alt gövde yarısı plakasıyla birlikte yüzeye yerleştirilir, boru gövdeye oturtulur, ardından üst gövde takılarak cıvatalarla sıkılır. Tabloya göre delik aralığı (L2) 33 mm'dir; montaj yüzeyindeki delikler bu ölçüye göre hazırlanmalıdır. Plakanın en az 0,6 mm kalınlıkta olması önerilir. Cıvatalar gövdeyi ezmeden, boru hareket etmeyecek kadar sıkılmalıdır.
25 mm hatta kelepçe aralığı nasıl belirlenir?
Kesin aralık uygulamaya göre değişir; 25 mm'lik bir hatta titreşim arttıkça kelepçeler sıklaştırılmalıdır. Yön değiştiren noktalarda ve ağır bağlantı elemanlarının iki tarafında kelepçe kullanılmalıdır. Uzun düz hatlarda aralığı eşit tutmak hattın düzgün görünmesini ve yükün dengeli dağılmasını sağlar.
Boru kelepçesi hortumda kullanılır mı?
Evet. Tablodaki ölçü boru veya hortumun dış çapıdır (ØD); 25 mm dış çaplı bir hortum da 113G3-2500 ile sabitlenebilir. Basınçla hortum boyu bir miktar değişir; kelepçe hortumu tamamen kilitlememeli, sadece yönlendirmelidir.
Kullanırken dikkat edilmesi gerekenler
- 25 mm dışındaki boru çaplarında bu kelepçeyi kullanmayın.
- Aşırı sıkma gövdeyi çatlatır; cıvataları kontrollü sıkın.
- Ağır elemanların iki tarafını kelepçeyle destekleyin.
