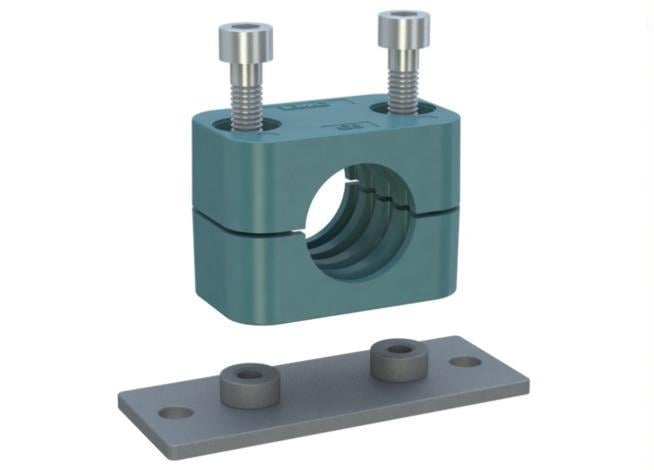

113g3 / 23mm Montaj Delikli Kelepçe (113G3-2300)

113G3-2300, 23 mm dış çaplı boru ve hortumlar için LMC standart seri montaj delikli boru kelepçesidir. Gövdesi polipropilendir (PP) ve DIN 3015/1 standardına uygundur.

23 mm montaj delikli kelepçe nerede kullanılır?

113G3-2300, hidrolik ve pnömatik boru hatlarını, hortumları ve kablo demetlerini makineye, şasiye veya duvara sabitlemek için kullanılır. Hidrolik ünite tesisatında, mobil makinelerde, enerji ve proses tesislerinde yaygın olarak tercih edilir.

Sık sorulan sorular

Kelepçedeki G3 kodu neyi gösterir?

G3, LMC kelepçelerinde gövde boyutunu tanımlayan grup kodudur. Bir gruptaki tüm kelepçeler aynı dış ölçüye ve aynı cıvatalara sahiptir, sadece boru yuvasının çapı değişir. G3 grubu 19–25,4 mm kapsar; bu sayede aynı montaj deliklerine farklı çaptaki borular bağlanabilir.

Montaj delikli kelepçe ne demek?

Alt plakasında montaj delikleri bulunur; kelepçe cıvatalarla doğrudan bir yüzeye veya profile sabitlenir. 113G3-2300 bu montaj tipindedir.

23 mm kelepçe neden kullanılır?

113G3-2300, 23 mm dış çaplı boruyu veya hortumu yerinde tutarak hattın sallanmasını ve sarkmasını önler. Kelepçe olmayan bir hat zamanla titreşimle yorulur, rakorlarda çatlak ve sızıntı başlar; doğru seçilmiş kelepçe bunu önler. G3 grubundaki diğer çaplarla aynı dış ölçüye sahip olduğu için tesisat sonradan kolayca değiştirilebilir.

Kelepçe kaynak plakasına nasıl bağlanır?

Kelepçelerin alt plakası doğrudan yüzeye cıvatalanabilir veya ayrı bir kaynak plakasına bağlanabilir. Gövde takılıyken kaynak yapmak gövdeye zarar verir; sıralama her zaman önce kaynak, sonra kelepçe olmalıdır. Plaka için 0,6 mm ve üzeri sac kullanılmalıdır.

Kullanırken dikkat edilmesi gerekenler

• 23 mm dışındaki boru çaplarında bu kelepçeyi kullanmayın.
• Sıkma sonrası borunun gövde içinde kaymadığını kontrol edin.
• Montaj plakası için tabloda önerilen en düşük sac kalınlığının (0,6 mm) altına inmeyin.
