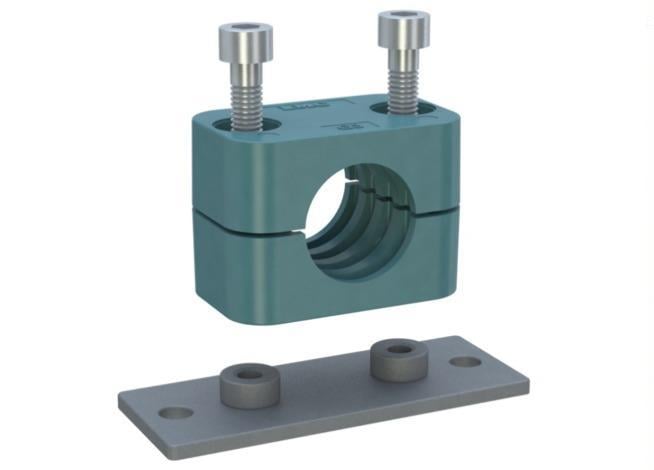

22 mm borular için 113G3-2200, hidrolik ve pnömatik hatları sabitleyen montaj delikli bir PP boru kelepçesidir; anma çapı R 1/2.
22 mm montaj delikli kelepçe nerede kullanılır?
22 mm dış çaplı boru ve hortumları taşımak için kullanılan bu standart seri kelepçe, tesisatı düzenli ve sabit tutar. İş makinelerinde, preslerde, hidrolik ünitelerde, gemi ve endüstriyel tesislerde boru tesisatının temel elemanıdır.
Sık sorulan sorular
113G3-2200 kodu ne anlama gelir?
LMC kelepçe kodunda ilk rakam malzemeyi (1 = polipropilen (PP)), ikinci rakam seriyi (1 = standart seri, DIN 3015/1), üçüncü rakam montaj tipini (3 = montaj delikli) gösterir. Ardından gelen G3 grup kodudur; tireden sonraki 2200 ise boru çapının 100 katıdır, yani 22 mm.
Doğru kelepçe çapı nasıl seçilir?
Kelepçe, sabitleyeceği borunun veya hortumun dış çapına göre seçilir. 113G3-2200 22 mm dış çaplı boru veya hortum içindir; anma çapı R 1/2, inç karşılıkları 3/4" – 7/8" – 1". Boru çapınız 22 mm değilse G3 grubundaki diğer çaplara bakabilirsiniz.
G3 grubu ne demek?
113G3-2200 kodundaki G3, kelepçenin gövde büyüklüğünü gösteren grup kodudur. Bir gruptaki tüm kelepçeler aynı dış ölçüye ve aynı cıvatalara sahiptir, sadece boru yuvasının çapı değişir. G3 grubu 19–25,4 mm kapsar; hat çapı değişse bile montaj yüzeyini yeniden delmek gerekmez.
PP kelepçe ne zaman tercih edilir?
PP gövdeli 113G3-2200, genel hidrolik tesisatta en yaygın kullanılan kelepçe tipindendir. Kodun ilk rakamı malzemeyi gösterir: 113G3-2200 için 1 = PP.
Kullanırken dikkat edilmesi gerekenler
- Kelepçeyi 22 mm dış çapa uygun seçtiğinizden emin olun; büyük kelepçe boruyu titreştirir, küçük kelepçe gövdeyi çatlatır.
- Cıvataları gövdeyi ezmeden, boru hareket etmeyecek kadar sıkın.
- Kaynak işlemlerini kelepçe gövdesi takılmadan önce tamamlayın.
