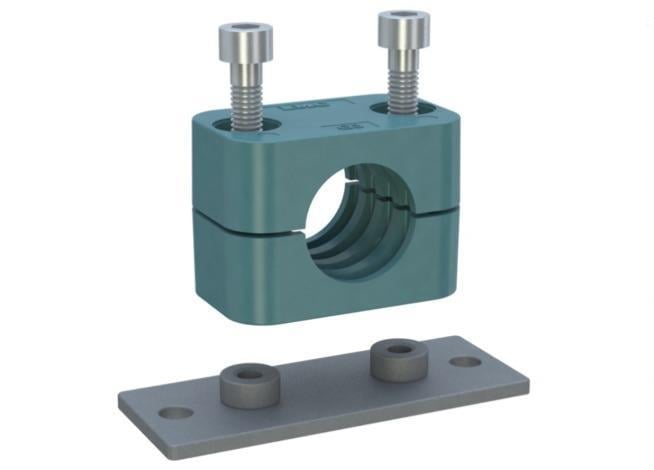

20 mm borular için 113G3-2000, hidrolik ve pnömatik hatları sabitleyen montaj delikli bir PP boru kelepçesidir; anma çapı R 1/2.
20 mm montaj delikli kelepçe nerede kullanılır?
Bu PP kelepçe, 20 mm boruların titreşimden korunması ve hattın sabit tutulması gereken her yerde kullanılır. Tarım ve iş makinelerinden sabit tesis hatlarına kadar geniş bir alanda kullanılır.
Sık sorulan sorular
G3 grubu ne demek?
G3, LMC kelepçelerinde gövde boyutunu tanımlayan grup kodudur. Aynı gruptaki kelepçelerin dış ölçüleri, cıvata ve plakaları ortaktır; yalnızca iç çapları farklıdır. G3 grubu 19–25,4 mm kapsar, 20 mm de bu aralıktadır.
Standart, ağır ve ikiz seri arasındaki fark nedir?
113G3-2000 standart seri (DIN 3015/1) kelepçedir. Standart seri genel amaçlı, hafif ve orta yüklü hatlar içindir; daha yüksek titreşim veya yük varsa ağır seri (DIN 3015/2) tercih edilir.
Bir hatta kaç kelepçe kullanılmalı?
Kelepçe aralığı boru çapına, hattın titreşimine ve borunun taşıdığı yüklere göre belirlenir; 20 mm boru için bu üç etken birlikte değerlendirilmelidir. Dirseklerin, vanaların ve rakorların hemen yakınına mutlaka kelepçe konur. Çok sayıda paralel boru varsa raya uyumlu kelepçelerle ortak bir hat oluşturmak işi kolaylaştırır.
113G3-2000 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 20 mm, Anma Çapı (R) R 1/2, İnç Karşılığı 3/4" – 7/8" – 1", Grup Çap Aralığı 19 – 25,4 mm, Uzunluk (L1) 78 mm, Delik Aralığı (L2) 33 mm, Yükseklik (H1) 21 mm, Toplam Yükseklik (H2) 39 mm, Min. Sac Kalınlığı (S) 0,6 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Kelepçeyi 20 mm dış çapa uygun seçtiğinizden emin olun; büyük kelepçe boruyu titreştirir, küçük kelepçe gövdeyi çatlatır.
- Aşırı sıkma gövdeyi çatlatır; cıvataları kontrollü sıkın.
- Dirseklerin, vanaların ve rakorların yakınına mutlaka kelepçe koyun.
