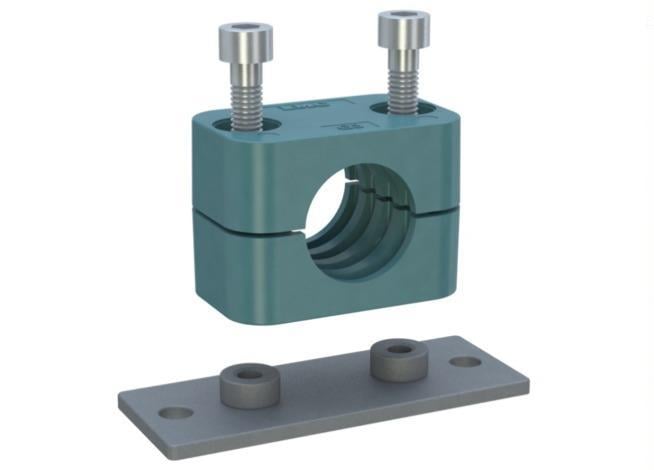

LMC 113G3-1900, DIN 3015/1 standart seri ailesinin G3 grubunda yer alan 19 mm PP kelepçedir. Alt plakasında montaj delikleri bulunur; kelepçe cıvatalarla doğrudan bir yüzeye veya profile sabitlenir.
Bu PP kelepçe, 19 mm boruların titreşimden korunması ve hattın sabit tutulması gereken her yerde kullanılır. Tarım ve iş makinelerinden sabit tesis hatlarına kadar geniş bir alanda kullanılır.
PP gövdeli 113G3-1900, genel hidrolik tesisatta en yaygın kullanılan kelepçe tipindendir. Genel tesisatta PP kelepçe yeterlidir; ortam sıcaklığı yüksekse, yangın riski varsa veya hatta ağır yük biniyorsa alüminyum gövde seçilir.
Önce alt plaka ve alt gövde yarısı konumlandırılır; boru yerleştirildikten sonra üst yarı kapatılır ve cıvatalar eşit sıkılır. Tabloya göre delik aralığı (L2) 33 mm'dir; montaj yüzeyindeki delikler bu ölçüye göre hazırlanmalıdır. 0,6 mm'den ince sac kullanılmamalıdır. Cıvatalar gövdeyi ezmeden, boru hareket etmeyecek kadar sıkılmalıdır.
19 mm boru veya hortum, PP gövdeli bu kelepçeyle sabitlendiğinde hat çalışma sırasında yer değiştirmez. Boruların birbirine veya makine gövdesine sürtünmesini engeller; böylece boru yüzeyi aşınmaz, gürültü de azalır. PP gövde, boruyu ezmeden kavrar ve titreşimin gövdeye aktarılmasını azaltır.
Kelepçelerin alt plakası doğrudan yüzeye cıvatalanabilir veya ayrı bir kaynak plakasına bağlanabilir. Kaynak işlemi bittikten ve plaka soğuduktan sonra kelepçe takılmalıdır. Tabloda önerilen en düşük sac kalınlığı 0,6 mm'dir.
