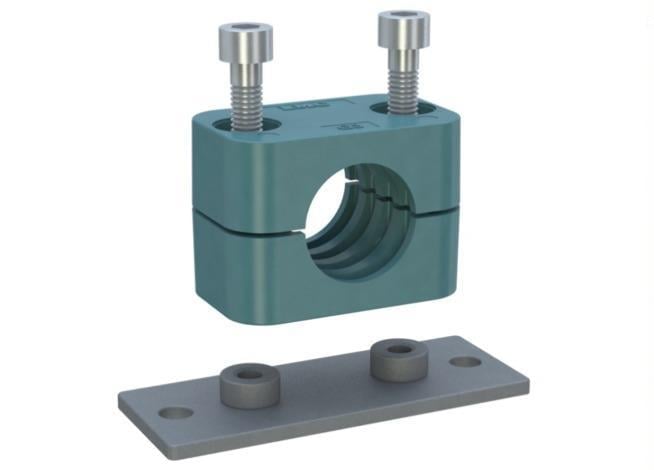

113G2-1720, 17,2 mm dış çaplı boru ve hortumlar için LMC standart seri montaj delikli boru kelepçesidir. Gövdesi polipropilendir (PP) ve DIN 3015/1 standardına uygundur.
17,2 mm montaj delikli kelepçe nerede kullanılır?
113G2-1720, hidrolik ve pnömatik boru hatlarını, hortumları ve kablo demetlerini makineye, şasiye veya duvara sabitlemek için kullanılır. Hidrolik ünite tesisatında, mobil makinelerde, enerji ve proses tesislerinde yaygın olarak tercih edilir.
Sık sorulan sorular
Kelepçe nasıl monte edilir?
Montaj delikli kelepçede gövde iki yarıdan oluşur; boru bu iki yarının arasına alınır ve cıvatalarla sıkıştırılır. Tabloya göre delik aralığı (L2) 26 mm'dir; montaj yüzeyindeki delikler bu ölçüye göre hazırlanmalıdır. Plakanın en az 0,6 mm kalınlıkta olması önerilir. Sıkma sonrası borunun gövde içinde oturduğunu ve kaymadığını kontrol edin.
17,2 mm kelepçe neden kullanılır?
113G2-1720, 17,2 mm dış çaplı boruyu veya hortumu yerinde tutarak hattın sallanmasını ve sarkmasını önler. Kelepçe olmayan bir hat zamanla titreşimle yorulur, rakorlarda çatlak ve sızıntı başlar; doğru seçilmiş kelepçe bunu önler. G2 grubundaki diğer çaplarla aynı dış ölçüye sahip olduğu için tesisat sonradan kolayca değiştirilebilir.
113G2-1720 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 17,2 mm, Anma Çapı (R) R 1/4 – R 3/8, İnç Karşılığı 1/2" – 5/8", Grup Çap Aralığı 12,7 – 18 mm, Uzunluk (L1) 70 mm, Delik Aralığı (L2) 26 mm, Yükseklik (H1) 19,5 mm, Toplam Yükseklik (H2) 36 mm, Min. Sac Kalınlığı (S) 0,6 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Kelepçe hortum için de kullanılabilir mi?
17,2 mm dış çaplı hortumlar bu kelepçeye oturur, çünkü ölçü (ØD) boru ve hortum için aynı şekilde verilir. Basınçla hortum boyu bir miktar değişir; kelepçe hortumu tamamen kilitlememeli, sadece yönlendirmelidir.
Kullanırken dikkat edilmesi gerekenler
- 17,2 mm dışındaki boru çaplarında bu kelepçeyi kullanmayın.
- Sıkma sonrası borunun gövde içinde kaymadığını kontrol edin.
- Montaj plakası için tabloda önerilen en düşük sac kalınlığının (0,6 mm) altına inmeyin.
