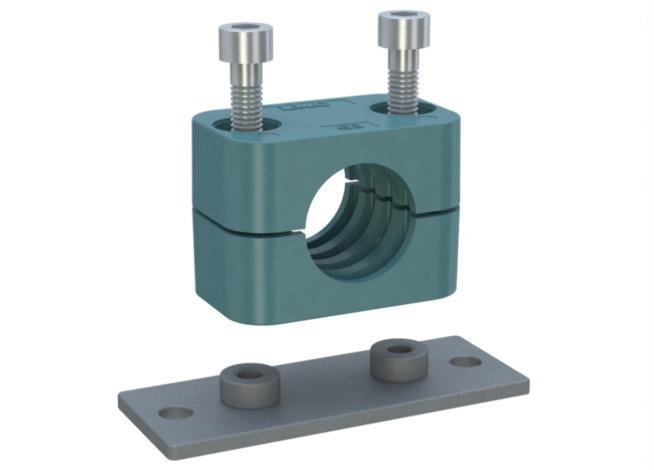

LMC 113G2-1400, DIN 3015/1 standart seri ailesinin G2 grubunda yer alan 14 mm PP kelepçedir. Alt plakasında montaj delikleri bulunur; kelepçe cıvatalarla doğrudan bir yüzeye veya profile sabitlenir.
14 mm montaj delikli kelepçe nerede kullanılır?
14 mm dış çaplı boru ve hortumları taşımak için kullanılan bu standart seri kelepçe, tesisatı düzenli ve sabit tutar. İş makinelerinde, preslerde, hidrolik ünitelerde, gemi ve endüstriyel tesislerde boru tesisatının temel elemanıdır.
Sık sorulan sorular
113G2-1400 kodu ne anlama gelir?
LMC kelepçe kodunda ilk rakam malzemeyi (1 = polipropilen (PP)), ikinci rakam seriyi (1 = standart seri, DIN 3015/1), üçüncü rakam montaj tipini (3 = montaj delikli) gösterir. Ardından gelen G2 grup kodudur; tireden sonraki 1400 ise boru çapının 100 katıdır, yani 14 mm.
Kelepçe ölçüsü neye göre belirlenir?
Kelepçe, sabitleyeceği borunun veya hortumun dış çapına göre seçilir. 113G2-1400 14 mm dış çaplı boru veya hortum içindir; anma çapı R 1/4 – R 3/8, inç karşılıkları 1/2" – 5/8". Boru çapınız 14 mm değilse G2 grubundaki diğer çaplara bakabilirsiniz.
14 mm hatta kelepçe aralığı nasıl belirlenir?
Kelepçe aralığı boru çapına, hattın titreşimine ve borunun taşıdığı yüklere göre belirlenir; 14 mm boru için bu üç etken birlikte değerlendirilmelidir. Yön değiştiren noktalarda ve ağır bağlantı elemanlarının iki tarafında kelepçe kullanılmalıdır.
113G2-1400 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 14 mm, Anma Çapı (R) R 1/4 – R 3/8, İnç Karşılığı 1/2" – 5/8", Grup Çap Aralığı 12,7 – 18 mm, Uzunluk (L1) 70 mm, Delik Aralığı (L2) 26 mm, Yükseklik (H1) 19,5 mm, Toplam Yükseklik (H2) 36 mm, Min. Sac Kalınlığı (S) 0,6 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Kelepçeyi 14 mm dış çapa uygun seçtiğinizden emin olun; büyük kelepçe boruyu titreştirir, küçük kelepçe gövdeyi çatlatır.
- Cıvataları gövdeyi ezmeden, boru hareket etmeyecek kadar sıkın.
- Kaynak işlemlerini kelepçe gövdesi takılmadan önce tamamlayın.
