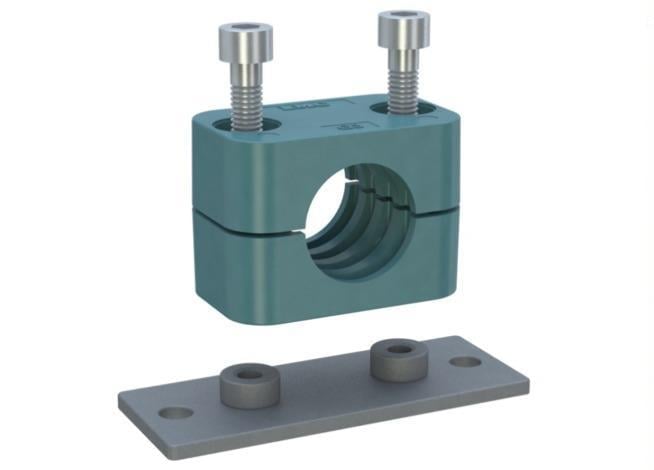

113g2 / 13,5mm Montaj Delikli Kelepçe (113G2-1350)

13,5 mm borular için 113G2-1350, hidrolik ve pnömatik hatları sabitleyen montaj delikli bir PP boru kelepçesidir; anma çapı R 1/4 – R 3/8.

13,5 mm montaj delikli kelepçe nerede kullanılır?

13,5 mm dış çaplı boru ve hortumları taşımak için kullanılan bu standart seri kelepçe, tesisatı düzenli ve sabit tutar. İş makinelerinde, preslerde, hidrolik ünitelerde, gemi ve endüstriyel tesislerde boru tesisatının temel elemanıdır.

Sık sorulan sorular

DIN 3015/1 ne anlama gelir?

113G2-1350 standart seri (DIN 3015/1) kelepçedir. Genel hidrolik hatlarda standart seri yeterlidir; ağır yüklü hatlar için DIN 3015/2, iki boruyu birlikte taşımak için DIN 3015/3 seçilir.

Montaj delikli kelepçe ne demek?

Alt plakasında montaj delikleri bulunur; kelepçe cıvatalarla doğrudan bir yüzeye veya profile sabitlenir. 113G2-1350 kodunun üçüncü rakamı (3) bu montaj tipini gösterir.

Kelepçe montajında nelere dikkat edilir?

Montaj delikli kelepçede gövde iki yarıdan oluşur; boru bu iki yarının arasına alınır ve cıvatalarla sıkıştırılır. Montaj delikleri 26 mm aralıkla (L2) açılmalıdır. Plakanın en az 0,6 mm kalınlıkta olması önerilir. Aşırı sıkma gövdeyi çatlatabilir; boru elle çevrilemeyecek kadar sıkmak yeterlidir.

Hidrolik hatlarda kelepçe neden gereklidir?

Bu kelepçe 13,5 mm'lik hattı montaj delikli bağlantısıyla sabitler; boru kendi ağırlığı ve basınç darbeleriyle hareket etmez. Pompa titreşimi ve basınç dalgalanmaları boruya geçer; kelepçe bu titreşimi sönümleyerek rakor bağlantılarının gevşemesini önler.

Kullanırken dikkat edilmesi gerekenler

• 13,5 mm dışındaki boru çaplarında bu kelepçeyi kullanmayın.
• Sıkma sonrası borunun gövde içinde kaymadığını kontrol edin.
• Kaynak işlemlerini kelepçe gövdesi takılmadan önce tamamlayın.
