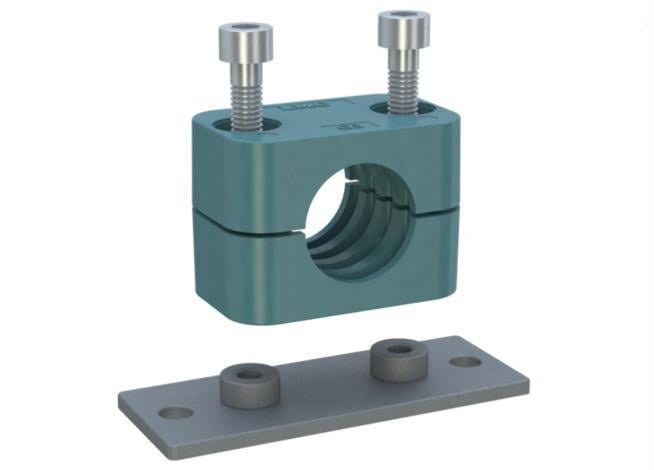

113g1 / 9,5mm Montaj Delikli Kelepçe (113G1-950)

LMC 113G1-950, DIN 3015/1 standart seri ailesinin G1 grubunda yer alan 9,5 mm PP kelepçedir. Alt plakasında montaj delikleri bulunur; kelepçe cıvatalarla doğrudan bir yüzeye veya profile sabitlenir.

9,5 mm montaj delikli kelepçe nerede kullanılır?

Bu PP kelepçe, 9,5 mm boruların titreşimden korunması ve hattın sabit tutulması gereken her yerde kullanılır. Tarım ve iş makinelerinden sabit tesis hatlarına kadar geniş bir alanda kullanılır.

Sık sorulan sorular

Montaj delikli kelepçe ne demek?

Alt plakasında montaj delikleri bulunur; kelepçe cıvatalarla doğrudan bir yüzeye veya profile sabitlenir. 9,5 mm'lik 113G1-950 de montaj delikli olarak üretilmiştir.

Kelepçe malzemesi nasıl seçilir?

Bu kelepçenin gövdesi polipropilendir (PP); titreşimi iyi sönümler ve paslanma sorunu yoktur. Kodun ilk rakamı malzemeyi gösterir: 113G1-950 için 1 = PP.

Kelepçe montajında nelere dikkat edilir?

Montaj delikli kelepçede gövde iki yarıdan oluşur; boru bu iki yarının arasına alınır ve cıvatalarla sıkıştırılır. 113G1-950 için cıvata delikleri arasındaki mesafe (L2) 20 mm'dir. Montaj veya kaynak plakası için önerilen en düşük sac kalınlığı 0,4 mm'dir. Sıkma sonrası borunun gövde içinde oturduğunu ve kaymadığını kontrol edin.

Kelepçe hortum için de kullanılabilir mi?

Evet. Tablodaki ölçü boru veya hortumun dış çapıdır (ØD); 9,5 mm dış çaplı bir hortum da 113G1-950 ile sabitlenebilir. Hortumda kelepçe, hortumun hareketini engellemeden sürtünmeyi önleyecek şekilde konumlandırılmalıdır.

Kullanırken dikkat edilmesi gerekenler

• Kelepçe ölçüsünü borunun dış çapına göre seçin.
• Sıkma sonrası borunun gövde içinde kaymadığını kontrol edin.
• Dirseklerin, vanaların ve rakorların yakınına mutlaka kelepçe koyun.
