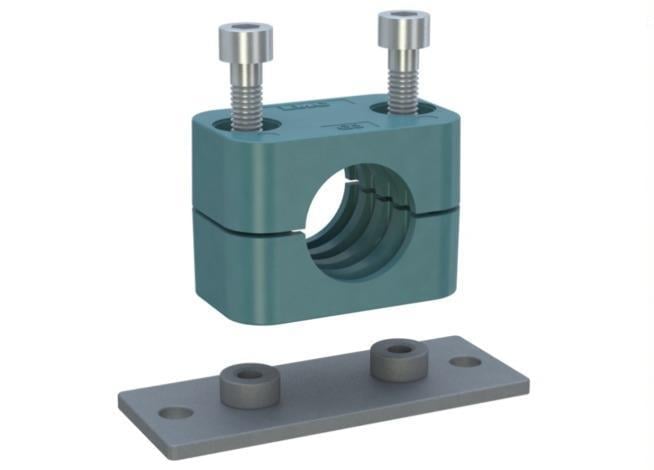

8 mm borular için 113G1-800, hidrolik ve pnömatik hatları sabitleyen montaj delikli bir PP boru kelepçesidir; anma çapı R 1/8.
8 mm montaj delikli kelepçe nerede kullanılır?
8 mm dış çaplı boru ve hortumları taşımak için kullanılan bu standart seri kelepçe, tesisatı düzenli ve sabit tutar. İş makinelerinde, preslerde, hidrolik ünitelerde, gemi ve endüstriyel tesislerde boru tesisatının temel elemanıdır.
Sık sorulan sorular
Doğru kelepçe çapı nasıl seçilir?
Kelepçe, sabitleyeceği borunun veya hortumun dış çapına göre seçilir. 113G1-800 8 mm dış çaplı boru veya hortum içindir; anma çapı R 1/8, inç karşılıkları 1/4" – 5/16" – 3/8". Boru çapınız 8 mm değilse G1 grubundaki diğer çaplara bakabilirsiniz.
Standart, ağır ve ikiz seri arasındaki fark nedir?
113G1-800 standart seri (DIN 3015/1) kelepçedir. DIN 3015/1 standart serisi, hidrolik tesisatta en sık kullanılan hafif ve orta yük kelepçesidir.
113G1-800 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 8 mm, Anma Çapı (R) R 1/8, İnç Karşılığı 1/4" – 5/16" – 3/8", Grup Çap Aralığı 6 – 12 mm, Uzunluk (L1) 64 mm, Delik Aralığı (L2) 20 mm, Yükseklik (H1) 16,5 mm, Toplam Yükseklik (H2) 30 mm, Min. Sac Kalınlığı (S) 0,4 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Boru kelepçesi hortumda kullanılır mı?
Kullanılabilir; 113G1-800 8 mm dış çapa göre ölçülendirilmiştir ve bu çaptaki hortumlar için de uygundur. Basınçla hortum boyu bir miktar değişir; kelepçe hortumu tamamen kilitlememeli, sadece yönlendirmelidir.
Kullanırken dikkat edilmesi gerekenler
- Kelepçeyi 8 mm dış çapa uygun seçtiğinizden emin olun; büyük kelepçe boruyu titreştirir, küçük kelepçe gövdeyi çatlatır.
- Cıvataları gövdeyi ezmeden, boru hareket etmeyecek kadar sıkın.
- Kaynak işlemlerini kelepçe gövdesi takılmadan önce tamamlayın.
