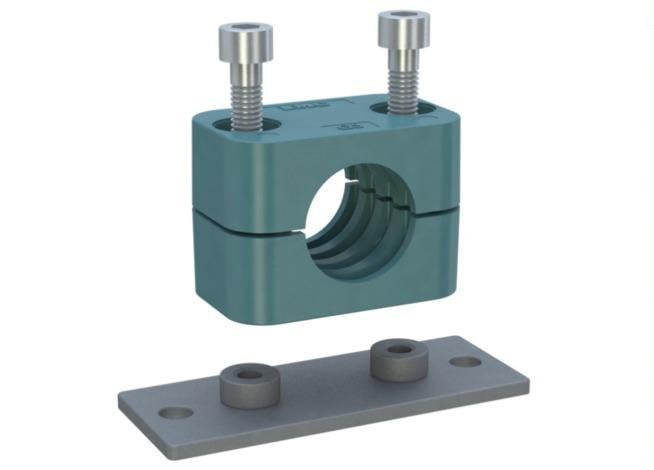

113G1-1000, 10 mm dış çaplı boru ve hortumlar için LMC standart seri montaj delikli boru kelepçesidir. Gövdesi polipropilendir (PP) ve DIN 3015/1 standardına uygundur.
10 mm montaj delikli kelepçe nerede kullanılır?
113G1-1000, hidrolik ve pnömatik boru hatlarını, hortumları ve kablo demetlerini makineye, şasiye veya duvara sabitlemek için kullanılır. Hidrolik ünite tesisatında, mobil makinelerde, enerji ve proses tesislerinde yaygın olarak tercih edilir.
Sık sorulan sorular
113G1-1000 kodu ne anlama gelir?
LMC kelepçe kodunda ilk rakam malzemeyi (1 = polipropilen (PP)), ikinci rakam seriyi (1 = standart seri, DIN 3015/1), üçüncü rakam montaj tipini (3 = montaj delikli) gösterir. Ardından gelen G1 grup kodudur; tireden sonraki 1000 ise boru çapının 100 katıdır, yani 10 mm.
Kelepçedeki G1 kodu neyi gösterir?
Grup kodu, kelepçenin dış gövde ölçüsünü belirtir. Grup içindeki kelepçeler birbirinin yerine aynı montaj deliklerine takılabilir. G1 grubu 6–12 mm kapsar, 10 mm de bu aralıktadır.
113G1-1000 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 10 mm, Anma Çapı (R) R 1/8, İnç Karşılığı 1/4" – 5/16" – 3/8", Grup Çap Aralığı 6 – 12 mm, Uzunluk (L1) 64 mm, Delik Aralığı (L2) 20 mm, Yükseklik (H1) 16,5 mm, Toplam Yükseklik (H2) 30 mm, Min. Sac Kalınlığı (S) 0,4 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Kelepçe doğrudan kaynak edilebilir mi?
PP kelepçe gövdesine doğrudan kaynak yapılmaz; bunun yerine kaynak plakası kullanılır. Kaynak işlemi bittikten ve plaka soğuduktan sonra kelepçe takılmalıdır. Plaka için 0,4 mm ve üzeri sac kullanılmalıdır.
Kullanırken dikkat edilmesi gerekenler
- 10 mm dışındaki boru çaplarında bu kelepçeyi kullanmayın.
- Sıkma sonrası borunun gövde içinde kaymadığını kontrol edin.
- Montaj plakası için tabloda önerilen en düşük sac kalınlığının (0,4 mm) altına inmeyin.
