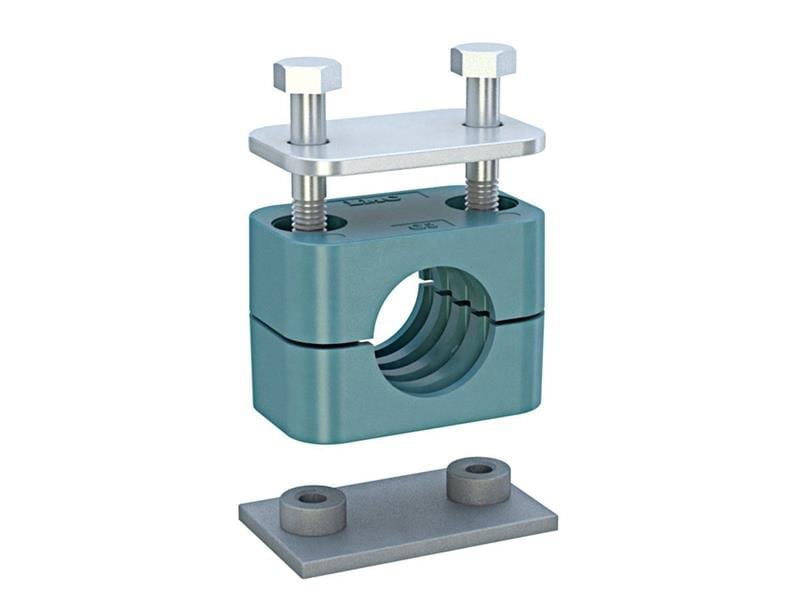

38 mm borular için 112G5-3800, hidrolik ve pnömatik hatları sabitleyen üst ve alt plakalı bir PP boru kelepçesidir; anma çapı R 1 – R 1 1/4.
38 mm çift plakalı kelepçe nerede kullanılır?
38 mm dış çaplı boru ve hortumları taşımak için kullanılan bu standart seri kelepçe, tesisatı düzenli ve sabit tutar. İş makinelerinde, preslerde, hidrolik ünitelerde, gemi ve endüstriyel tesislerde boru tesisatının temel elemanıdır.
Sık sorulan sorular
112G5-3800 kodu ne anlama gelir?
LMC kelepçe kodunda ilk rakam malzemeyi (1 = polipropilen (PP)), ikinci rakam seriyi (1 = standart seri, DIN 3015/1), üçüncü rakam montaj tipini (2 = çift plakalı) gösterir. Ardından gelen G5 grup kodudur; tireden sonraki 3800 ise boru çapının 100 katıdır, yani 38 mm.
Çift plakalı kelepçe ne demek?
Gövdenin üstünde ve altında plaka bulunur; plakalar sıkma kuvvetini gövdeye eşit dağıtır ve daha sağlam bir bağlantı sağlar. 112G5-3800 kodunun üçüncü rakamı (2) bu montaj tipini gösterir.
112G5-3800 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 38 mm, Anma Çapı (R) R 1 – R 1 1/4, İnç Karşılığı 1 1/4" – 1 1/2", Grup Çap Aralığı 32 – 42 mm, Uzunluk (L1) 71 mm, Delik Aralığı (L2) 52 mm, Yükseklik (H1) 32 mm, Toplam Yükseklik (H2) 68 mm, Min. Sac Kalınlığı (S) 0,8 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
38 mm hortum bu kelepçeyle sabitlenebilir mi?
Evet. Tablodaki ölçü boru veya hortumun dış çapıdır (ØD); 38 mm dış çaplı bir hortum da 112G5-3800 ile sabitlenebilir. Hortum bükülme noktasına çok yakın sıkılmamalı, çalışırken uzayıp kısalmasına izin verilmelidir.
Kullanırken dikkat edilmesi gerekenler
- Kelepçeyi 38 mm dış çapa uygun seçtiğinizden emin olun; büyük kelepçe boruyu titreştirir, küçük kelepçe gövdeyi çatlatır.
- Cıvataları gövdeyi ezmeden, boru hareket etmeyecek kadar sıkın.
- Kaynak işlemlerini kelepçe gövdesi takılmadan önce tamamlayın.
