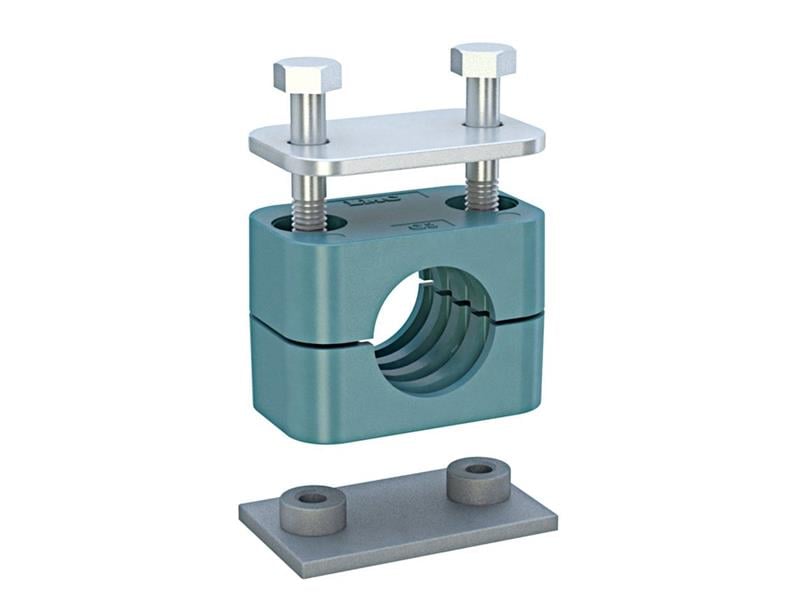

16 mm borular için 112G2-1600, hidrolik ve pnömatik hatları sabitleyen üst ve alt plakalı bir PP boru kelepçesidir; anma çapı R 1/4 – R 3/8.
16 mm çift plakalı kelepçe nerede kullanılır?
112G2-1600, hidrolik ve pnömatik boru hatlarını, hortumları ve kablo demetlerini makineye, şasiye veya duvara sabitlemek için kullanılır. Hidrolik ünite tesisatında, mobil makinelerde, enerji ve proses tesislerinde yaygın olarak tercih edilir.
Sık sorulan sorular
Kelepçe montajında nelere dikkat edilir?
Önce alt plaka ve alt gövde yarısı konumlandırılır; boru yerleştirildikten sonra üst yarı kapatılır ve cıvatalar eşit sıkılır. Montaj delikleri 26 mm aralıkla (L2) açılmalıdır. Montaj veya kaynak plakası için önerilen en düşük sac kalınlığı 0,6 mm'dir. Aşırı sıkma gövdeyi çatlatabilir; boru elle çevrilemeyecek kadar sıkmak yeterlidir.
16 mm hatta kelepçe aralığı nasıl belirlenir?
16 mm boruda kelepçeler arası mesafe, hattın titreşim düzeyine ve boru üzerindeki ek yüklere göre seçilir. Yön değiştiren noktalarda ve ağır bağlantı elemanlarının iki tarafında kelepçe kullanılmalıdır. Uzun düz hatlarda aralığı eşit tutmak hattın düzgün görünmesini ve yükün dengeli dağılmasını sağlar.
112G2-1600 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 16 mm, Anma Çapı (R) R 1/4 – R 3/8, İnç Karşılığı 1/2" – 5/8", Grup Çap Aralığı 12,7 – 18 mm, Uzunluk (L1) 42 mm, Delik Aralığı (L2) 26 mm, Yükseklik (H1) 19,5 mm, Toplam Yükseklik (H2) 43 mm, Min. Sac Kalınlığı (S) 0,6 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Kelepçe hortum için de kullanılabilir mi?
16 mm dış çaplı hortumlar bu kelepçeye oturur, çünkü ölçü (ØD) boru ve hortum için aynı şekilde verilir. Basınçla hortum boyu bir miktar değişir; kelepçe hortumu tamamen kilitlememeli, sadece yönlendirmelidir.
Kullanırken dikkat edilmesi gerekenler
- 16 mm dışındaki boru çaplarında bu kelepçeyi kullanmayın.
- Sıkma sonrası borunun gövde içinde kaymadığını kontrol edin.
- Montaj plakası için tabloda önerilen en düşük sac kalınlığının (0,6 mm) altına inmeyin.
