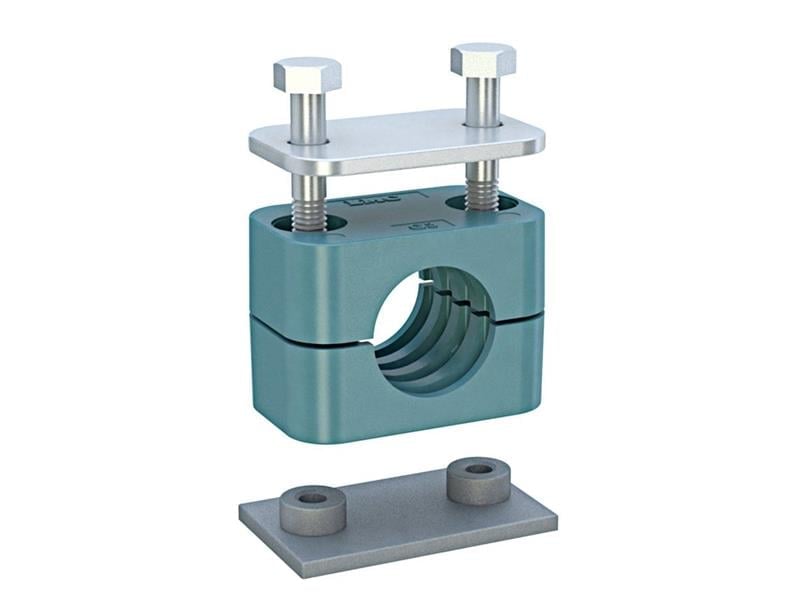

112G1-950, 9,5 mm dış çaplı boru ve hortumlar için LMC standart seri çift plakalı boru kelepçesidir. Gövdesi polipropilendir (PP) ve DIN 3015/1 standardına uygundur.
9,5 mm çift plakalı kelepçe nerede kullanılır?
Çift plakalı tipteki bu kelepçe, 9,5 mm'lik hatları makine gövdesine, profile veya duvara bağlamak için kullanılır. Ünite imalatçıları, makine üreticileri ve bakım servisleri tarafından hem yeni tesisatta hem de tamirde kullanılır.
Sık sorulan sorular
Doğru kelepçe çapı nasıl seçilir?
Kelepçe ölçüsü borunun veya hortumun dış çapını (ØD) ifade eder. 112G1-950 9,5 mm dış çaplı boru veya hortum içindir; anma çapı R 1/8, inç karşılıkları 1/4" – 5/16" – 3/8". Kelepçe borudan büyük seçilirse boru titreşir, küçük seçilirse gövde zorlanarak çatlar.
Kelepçedeki G1 kodu neyi gösterir?
112G1-950 kodundaki G1, kelepçenin gövde büyüklüğünü gösteren grup kodudur. Bir gruptaki tüm kelepçeler aynı dış ölçüye ve aynı cıvatalara sahiptir, sadece boru yuvasının çapı değişir. G1 grubu 6–12 mm kapsar; bu sayede aynı montaj deliklerine farklı çaptaki borular bağlanabilir.
Çift plakalı kelepçe nasıl takılır?
Çift plakalı kelepçede gövde iki yarıdan oluşur; boru bu iki yarının arasına alınır ve cıvatalarla sıkıştırılır. Montaj delikleri 20 mm aralıkla (L2) açılmalıdır. Montaj veya kaynak plakası için önerilen en düşük sac kalınlığı 0,4 mm'dir. Sıkma sonrası borunun gövde içinde oturduğunu ve kaymadığını kontrol edin.
112G1-950 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 9,5 mm, Anma Çapı (R) R 1/8, İnç Karşılığı 1/4" – 5/16" – 3/8", Grup Çap Aralığı 6 – 12 mm, Uzunluk (L1) 36 mm, Delik Aralığı (L2) 20 mm, Yükseklik (H1) 16,5 mm, Toplam Yükseklik (H2) 37 mm, Min. Sac Kalınlığı (S) 0,4 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Kelepçeyi 9,5 mm dış çapa uygun seçtiğinizden emin olun; büyük kelepçe boruyu titreştirir, küçük kelepçe gövdeyi çatlatır.
- Sıkma sonrası borunun gövde içinde kaymadığını kontrol edin.
- Ağır elemanların iki tarafını kelepçeyle destekleyin.
