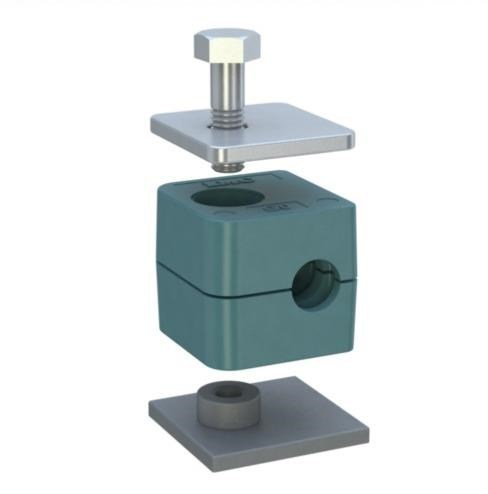

LMC 112G0-800, DIN 3015/1 standart seri ailesinin G0 grubunda yer alan 8 mm PP kelepçedir. Gövdenin üstünde ve altında plaka bulunur; plakalar sıkma kuvvetini gövdeye eşit dağıtır ve daha sağlam bir bağlantı sağlar.
8 mm çift plakalı kelepçe nerede kullanılır?
8 mm dış çaplı boru ve hortumları taşımak için kullanılan bu standart seri kelepçe, tesisatı düzenli ve sabit tutar. İş makinelerinde, preslerde, hidrolik ünitelerde, gemi ve endüstriyel tesislerde boru tesisatının temel elemanıdır.
Sık sorulan sorular
112G0-800 kodu ne anlama gelir?
LMC kelepçe kodunda ilk rakam malzemeyi (1 = polipropilen (PP)), ikinci rakam seriyi (1 = standart seri, DIN 3015/1), üçüncü rakam montaj tipini (2 = çift plakalı) gösterir. Ardından gelen G0 grup kodudur; tireden sonraki 800 ise boru çapının 100 katıdır, yani 8 mm.
Standart seri kelepçe ne zaman seçilir?
112G0-800 standart seri (DIN 3015/1) kelepçedir. Standart seri genel amaçlı, hafif ve orta yüklü hatlar içindir; daha yüksek titreşim veya yük varsa ağır seri (DIN 3015/2) tercih edilir.
Kelepçe montajında nelere dikkat edilir?
Önce alt plaka ve alt gövde yarısı konumlandırılır; boru yerleştirildikten sonra üst yarı kapatılır ve cıvatalar eşit sıkılır. 112G0-800 için cıvata delikleri arasındaki mesafe (L2) 9,5 mm'dir. Montaj veya kaynak plakası için önerilen en düşük sac kalınlığı 0,4 mm'dir. Aşırı sıkma gövdeyi çatlatabilir; boru elle çevrilemeyecek kadar sıkmak yeterlidir.
112G0-800 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 8 mm, Anma Çapı (R) R 1/8, İnç Karşılığı 1/4" – 5/16" – 3/8", Grup Çap Aralığı 6 – 12 mm, Uzunluk (L1) 31,5 mm, Delik Aralığı (L2) 9,5 mm, Yükseklik (H1) 16,5 mm, Toplam Yükseklik (H2) 37 mm, Min. Sac Kalınlığı (S) 0,4 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- 8 mm dışındaki boru çaplarında bu kelepçeyi kullanmayın.
- Sıkma sonrası borunun gövde içinde kaymadığını kontrol edin.
- Kaynak işlemlerini kelepçe gövdesi takılmadan önce tamamlayın.
