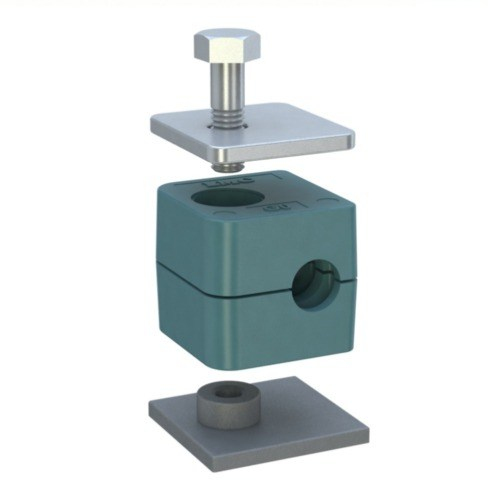

10 mm borular için 112G0-1000, hidrolik ve pnömatik hatları sabitleyen üst ve alt plakalı bir PP boru kelepçesidir; anma çapı R 1/8.
10 mm çift plakalı kelepçe nerede kullanılır?
112G0-1000, hidrolik ve pnömatik boru hatlarını, hortumları ve kablo demetlerini makineye, şasiye veya duvara sabitlemek için kullanılır. Hidrolik ünite tesisatında, mobil makinelerde, enerji ve proses tesislerinde yaygın olarak tercih edilir.
Sık sorulan sorular
Kelepçe ölçüsü neye göre belirlenir?
Kelepçe, sabitleyeceği borunun veya hortumun dış çapına göre seçilir. 112G0-1000 10 mm dış çaplı boru veya hortum içindir; anma çapı R 1/8, inç karşılıkları 1/4" – 5/16" – 3/8". Kelepçe borudan büyük seçilirse boru titreşir, küçük seçilirse gövde zorlanarak çatlar.
Çift plakalı kelepçe ne demek?
Gövdenin üstünde ve altında plaka bulunur; plakalar sıkma kuvvetini gövdeye eşit dağıtır ve daha sağlam bir bağlantı sağlar. 112G0-1000 bu montaj tipindedir.
112G0-1000 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 10 mm, Anma Çapı (R) R 1/8, İnç Karşılığı 1/4" – 5/16" – 3/8", Grup Çap Aralığı 6 – 12 mm, Uzunluk (L1) 31,5 mm, Delik Aralığı (L2) 9,5 mm, Yükseklik (H1) 16,5 mm, Toplam Yükseklik (H2) 37 mm, Min. Sac Kalınlığı (S) 0,4 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
112G0-1000 hangi yüzeye monte edilir?
Çift plakalı kelepçe, yüzeye cıvatayla ya da önceden kaynatılmış bir plakaya bağlanır. Plaka yüzeye kaynatıldıktan sonra kelepçe gövdesi takılır; böylece kaynak sıcağı gövdeye zarar vermez. Plaka için 0,4 mm ve üzeri sac kullanılmalıdır.
Kullanırken dikkat edilmesi gerekenler
- Kelepçeyi 10 mm dış çapa uygun seçtiğinizden emin olun; büyük kelepçe boruyu titreştirir, küçük kelepçe gövdeyi çatlatır.
- Cıvataları gövdeyi ezmeden, boru hareket etmeyecek kadar sıkın.
- Montaj plakası için tabloda önerilen en düşük sac kalınlığının (0,4 mm) altına inmeyin.
