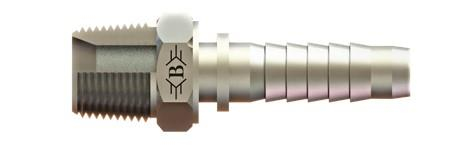

1''1/2 R1''1/2-11 Npt Erkek Hortum Rakoru (SB-3848-NE)

OLC SB-3848-NE: 11/2" (38 mm) hortum için 1 1/2" NPT bağlantılı NPT erkek rakor. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

NPT erkek rakor nerede kullanılır?

SB-3848-NE, 11/2" (38 mm) hortumun ucuna preslenerek hortumu 1 1/2" NPT bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. Hidrolik hortum hatlarının uç bağlantı elemanıdır; erkek dişli ucu karşı parçanın dişi bağlantısına vidalanır. İş makineleri, tarım makineleri, presler ve hidrolik ünitelerde hortum montajının temel parçasıdır.

Sık sorulan sorular

SB-3848-NE hangi bağlantılara uyar?

Bu ürünün bağlantı dişi 1 1/2" NPT ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

Hortum ölçüsü nasıl seçilir?

11/2" (38 mm) ölçüsü hortumun nominal iç çapını gösterir. Hortum iç çapı ile rakor kuyruk ölçüsü eşleşmelidir; hortumun basınç sınıfı da hattın basıncına uygun seçilmelidir.

Hortum rakoru nasıl takılır?

Bu rakor 11/2" (38 mm) ölçülü hortum içindir. Hortum ölçüsünde kesilir, uygun soket hortuma geçirilir ve rakor kuyruğu hortumun içine tam oturana kadar itilir. Montajdan sonra hortum içi temizlenmeli ve kapaklanarak saklanmalıdır.

SB-3848-NE ölçüleri nelerdir?

Tabloya göre Somun / Diş Ölçüsü 1"1/2-1 NPT1, B 122,5, C 50,5, ØD 29, AA 50. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• NPT dişlere uygun sızdırmazlık maddesi uygulayın, bandın hattın içine taşmamasına dikkat edin.
• Hortumu rakor çıkışında keskin bükmeyin.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
