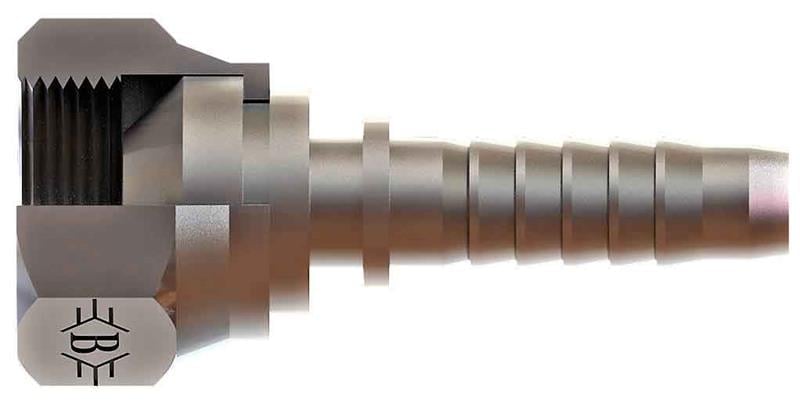

1''1/2 R1''1/2-11 Bsp Somunlu Düz Rakor (SB-3848-RSD)

11/2" (38 mm) hortum için 1 1/2" BSP bağlantılı SB-3848-RSD kodlu BSP somunlu düz rakor, OLC hidrolik rakor serisindendir.

BSP somunlu düz rakor ne için kullanılır?

SB-3848-RSD, 11/2" (38 mm) hortumun ucuna preslenerek hortumu 1 1/2" BSP bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. Hidrolik hortum hatlarının uç bağlantı elemanıdır; döner somunu sayesinde hortum burulmadan karşı parçaya bağlanır. Mobil hidrolik ve sabit tesis hortum hatlarında yaygın olarak kullanılır.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi 1 1/2" BSP ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

SB-3848-RSD sızdırmazlığı nasıl sağlanır?

Bu ürünün 1 1/2" BSP ucu BSP 60° konik sistemine göre sızdırmazlık sağlar. BSP 60° bağlantılarda sızdırmazlık, 60° konik yüzeylerin metal-metal temasıyla sağlanır; somun sıkıldıkça konik yüzeyler birbirine bastırılır.

SB-3848-RSD hangi hortuma uyar?

11/2" (38 mm) ölçüsü hortumun nominal iç çapını gösterir. Hortum çapı, hattın debisine göre akış hızını makul tutacak şekilde seçilir; rakor da aynı nominal ölçüde olmalıdır.

Tablodaki harfler neyi gösterir?

Tabloya göre Somun / Diş Ölçüsü R1"1/2-11, B 111,5, C 39,5, ØD 29, AA 55. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Presli hortumu kullanmadan önce basınç testinden geçirin.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
