1''1/2 R1''1/2-11 Bsp Somunlu 45° Rakor (SB-3848-RS45)

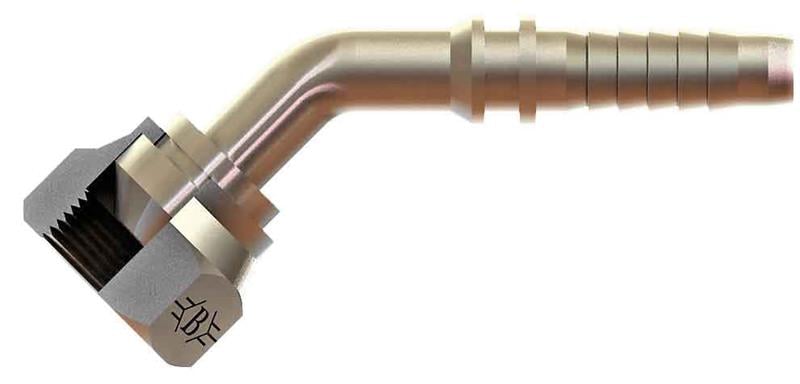

SB-3848-RS45, 11/2" (38 mm) hortum için 1 1/2" BSP bağlantılı OLC BSP somunlu 45° rakor ürünüdür.

SB-3848-RS45 ne işe yarar?

SB-3848-RS45, 11/2" (38 mm) hortumun ucuna preslenerek hortumu 1 1/2" BSP bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. Hidrolik hortum hatlarının uç bağlantı elemanıdır; döner somunu sayesinde hortum burulmadan karşı parçaya bağlanır. İş makineleri, tarım makineleri, presler ve hidrolik ünitelerde hortum montajının temel parçasıdır.

Sık sorulan sorular

1 1/2" BSP dişi nasıl tanınır?

1 1/2" BSP, Whitworth profilli (55°) İngiliz boru dişidir; 1 1/2" boyutunda inç başına 11 diş bulunur. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

Bu bağlantı nasıl sızdırmazlık sağlar?

Bu ürünün 1 1/2" BSP ucu BSP 60° konik sistemine göre sızdırmazlık sağlar. 60° konik (içe havşa) BSP bağlantıda contaya gerek yoktur; sızdırmazlığı konik oturma yüzeyleri sağlar.

SB-3848-RS45 montajında nelere dikkat edilir?

11/2" (38 mm) hortum için SB-3848-RS45 ile aynı nominal ölçüde soket kullanılır. Hortum ölçüsünde kesilir, uygun soket hortuma geçirilir ve rakor kuyruğu hortumun içine tam oturana kadar itilir. Presleme sonrası soket çapı ölçülerek doğru sıkıştırma kontrol edilmelidir.

Tablodaki harfler neyi gösterir?

Tabloya göre Somun / Diş Ölçüsü R1"1/2-11, B 190, C 118, D 50, ØD1 29, AA 55. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Hortumu rakor çıkışında keskin bükmeyin.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
