1''1/2 1''7/8-12 Unf Somunlu 90° Rakor (SB-3847-WS90)

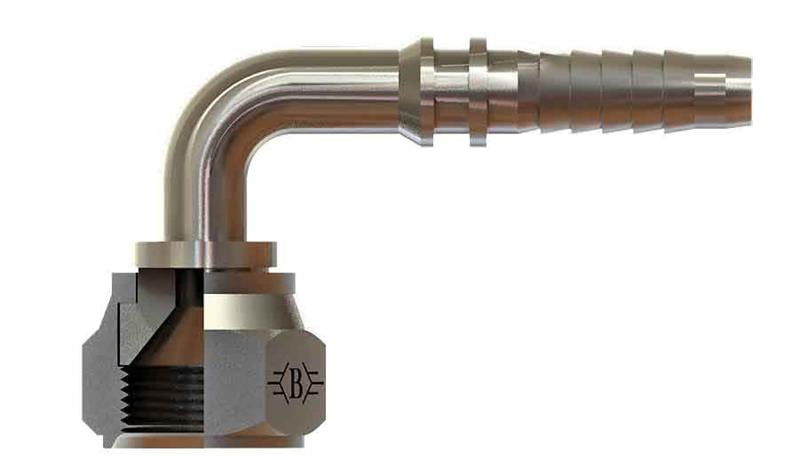

OLC SB-3847-WS90: 11/2" (38 mm) hortum için 1 7/8-12 UNF bağlantılı UNF somunlu 90° rakor. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

UNF somunlu 90° rakor nerede kullanılır?

SB-3847-WS90, 11/2" (38 mm) hortumun ucuna preslenerek hortumu 1 7/8-12 UNF bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. 90° açılı gövdesi, hortumun dar alanlarda keskin bükülmeden yön değiştirmesini sağlar. Hortum yapım atölyelerinde soket ile birlikte hortuma preslenerek kullanılır.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi 1 7/8-12 UNF ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

11/2" hortum ne demek?

11/2" (38 mm) ölçüsü hortumun nominal iç çapını gösterir. Hortum iç çapı ile rakor kuyruk ölçüsü eşleşmelidir; hortumun basınç sınıfı da hattın basıncına uygun seçilmelidir.

Rakor hortuma nasıl preslenir?

11/2" (38 mm) hortum için SB-3847-WS90 ile aynı nominal ölçüde soket kullanılır. Hortum ölçüsünde kesilir, uygun soket hortuma geçirilir ve rakor kuyruğu hortumun içine tam oturana kadar itilir. Presleme sonrası soket çapı ölçülerek doğru sıkıştırma kontrol edilmelidir.

SB-3847-WS90 teknik ölçüleri

Tabloya göre Somun / Diş Ölçüsü 1"7/8-12, B 170, C 98, D 97, ØD1 29, AA 55. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• 37° JIC konik yüzeylerinde çizik veya ezik olmamasına dikkat edin.
• Hortumu rakor çıkışında keskin bükmeyin.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
