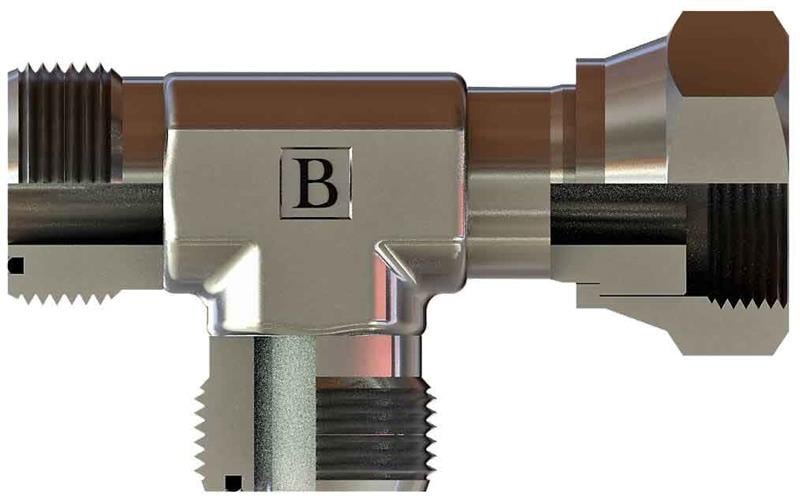

11/16-16 Orfs Yan Bacak T Rakor (SB-1717-OYT)

OLC SB-1717-OYT: 11/16-16 ORFS ölçüsünde ORFS yan bacak T rakor. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

SB-1717-OYT ne işe yarar?

SB-1717-OYT, 11/16-16 ORFS bağlantılı bir hattı üç yöne ayıran T rakordur. Yan bacak tipinde farklı bağlantı ucu T’nin yan kolunda bulunur; uçların konumu teknik resimde gösterilir. Hidrolik ünitelerde dağıtım ve ölçüm noktalarında kullanılır.

Sık sorulan sorular

SB-1717-OYT hangi bağlantılara uyar?

Bu ürünün bağlantı dişi 11/16-16 ORFS ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

Diş ölçüsü nasıl okunur?

11/16" UNF dişte inç başına 16 diş vardır; bu yüzden tabloda 11/16-16 olarak yazılır. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

Bağlantıda conta gerekir mi?

11/16-16 ORFS bağlantı tarafında ORFS yapısı kullanılır. ORFS (O-Ring Face Seal, SAE J1453 / ISO 8434-3) bağlantıda erkek ucun düz alnındaki kanala yerleşen O-ring, somun sıkıldığında karşı parçanın düz yüzeyine bastırılır.

SB-1717-OYT teknik ölçüleri

Tabloya göre Diş Ölçüsü T1 11/16-16, B 28, C 24, ØD1 6, A1 17, A2 22. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Söküp takmalarda ORFS O-ringini yenileyin.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
