11/16-16 Orfs Ters Dirsek (SB-1717-OTD)

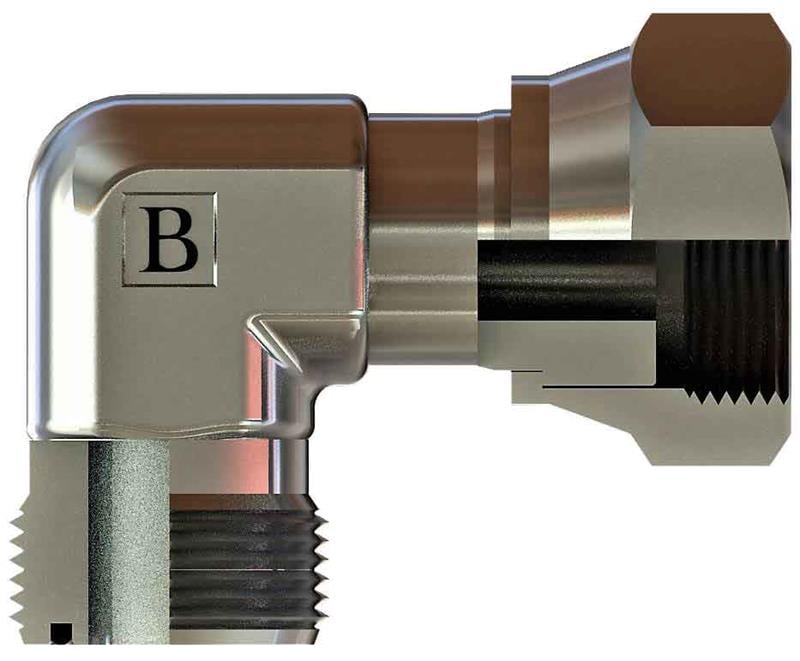

OLC SB-1717-OTD: 11/16-16 ORFS ölçüsünde ORFS ters dirsek. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

ORFS ters dirsek nerede kullanılır?

SB-1717-OTD, bir ucu döner somunlu (ters) geçiş parçasıdır. Somunlu tarafı sayesinde gövde sabitken somun çevrilerek karşı parçaya bağlanır; bu yüzden hat burulmadan monte edilir. Hidrolik ünite ve makine tesisatında yön ve bağlantı tipi değiştirmek için kullanılır.

Sık sorulan sorular

SB-1717-OTD için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi 11/16-16 ORFS ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

11/16-16 ORFS ne anlama gelir?

11/16" UNF dişte inç başına 16 diş vardır; bu yüzden tabloda 11/16-16 olarak yazılır. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

Bu bağlantı nasıl sızdırmazlık sağlar?

SB-1717-OTD ürününün 11/16-16 ORFS tarafı ORFS bağlantıdır. ORFS sisteminde sızdırmazlık, düz alın yüzeyindeki O-ring ile sağlanır; konik bağlantılara göre titreşime ve aşırı sıkmaya daha toleranslıdır.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• ORFS uçtaki O-ringin yerinde ve hasarsız olduğundan emin olun.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
