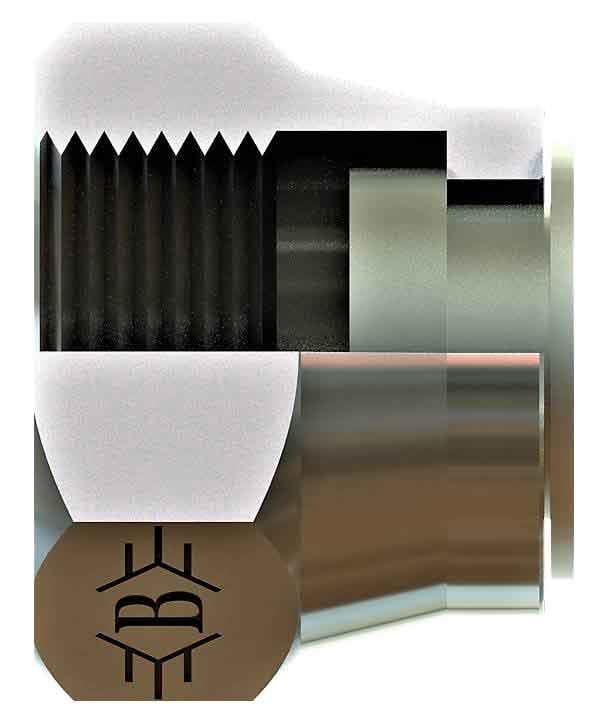

11/16-16 Orfs Somunlu Tapa (SB-1716-OST)

OLC SB-1716-OST: 11/16-16 ORFS ölçüsünde ORFS somunlu tapa. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

ORFS somunlu tapa ne için kullanılır?

SB-1716-OST, 11/16-16 ORFS erkek bir ucu kapatan somunlu (kör) tapadır. Kullanılmayan port veya hat uçlarını basınç altında kapatmak için kullanılır. Sistem testlerinde hat uçlarını kapatmak için kullanılır.

Sık sorulan sorular

Tapa nasıl seçilir?

Tapa, kapatılacak portun veya erkek ucun diş ölçüsü ve sızdırmazlık tipine göre seçilir. Bu ürün 11/16-16 ORFS bağlantılar içindir.

SB-1716-OST hangi bağlantılara uyar?

Bu ürünün bağlantı dişi 11/16-16 ORFS ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

11/16-16 ORFS ne anlama gelir?

11/16-16 ORFS, inç ölçülü ince adımlı Amerikan dişidir; 11/16" çapta inç başına 16 diş bulunur. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

SB-1716-OST teknik ölçüleri

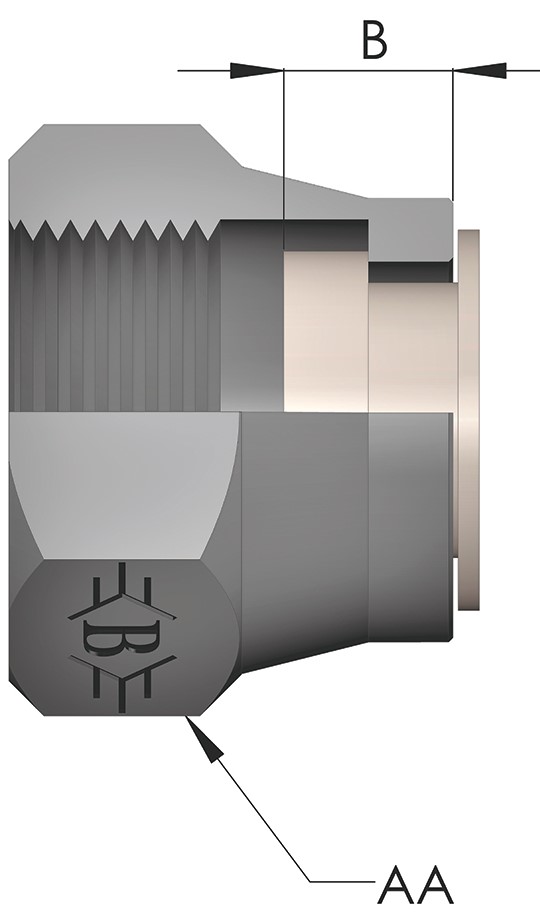

Tabloya göre Diş Ölçüsü 11/16-16, B 7,5, AA 22. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• ORFS uçtaki O-ringin yerinde ve hasarsız olduğundan emin olun.
• Tapayı hattın basıncına uygun tipte seçin.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
