11/16-16 Orfs Dirsek Kısa Tip (SB-1717-OD)

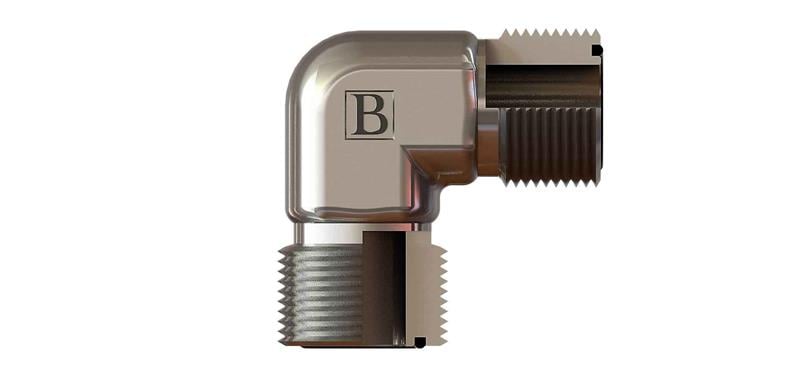

OLC SB-1717-OD: 11/16-16 ORFS ölçüsünde ORFS dirsek kısa tip. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

ORFS dirsek kısa tip ne için kullanılır?

SB-1717-OD, 11/16-16 ORFS bağlantılı hattı 90° döndüren bir dirsek rakordur. Dar alanlarda hortum veya borunun keskin bükülmesini önleyerek hattı porttan farklı yöne çıkarır. Hortumun bükülme yarıçapını korumaya yardımcı olarak hortum ömrünü uzatır.

Sık sorulan sorular

SB-1717-OD hangi bağlantılara uyar?

Bu ürünün bağlantı dişi 11/16-16 ORFS ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

Diş ölçüsü nasıl okunur?

11/16-16 ORFS ifadesinde 11/16" nominal diş çapını, 16 ise inç başına diş sayısını gösterir. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

Bu bağlantı nasıl sızdırmazlık sağlar?

SB-1717-OD ürününün 11/16-16 ORFS tarafı ORFS bağlantıdır. ORFS (O-Ring Face Seal, SAE J1453 / ISO 8434-3) bağlantıda erkek ucun düz alnındaki kanala yerleşen O-ring, somun sıkıldığında karşı parçanın düz yüzeyine bastırılır.

SB-1717-OD teknik ölçüleri

Tabloya göre Diş Ölçüsü T1 11/16-16, C 24, ØD 6, AA 17. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (11/16-16 ORFS) ve bağlantı standardını montajdan önce kontrol edin.
• ORFS uçtaki O-ringin yerinde ve hasarsız olduğundan emin olun.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
