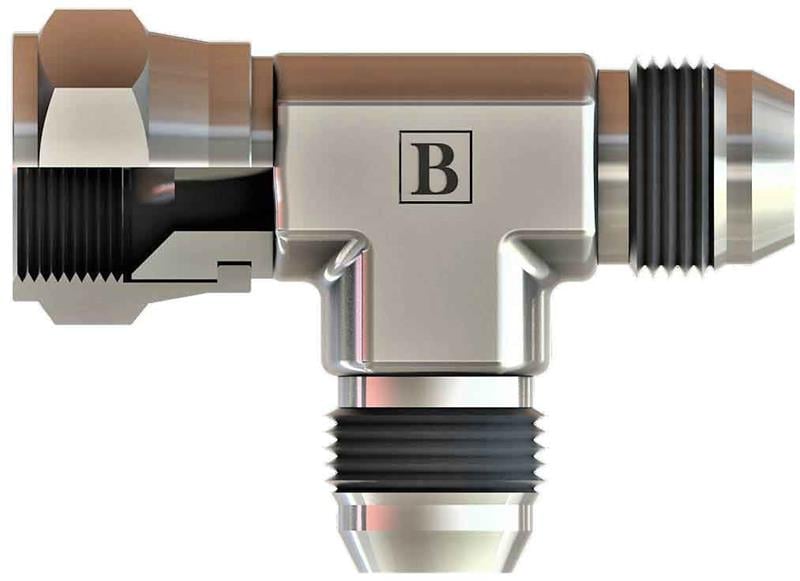

1''1/16-12 Unf Unf Yan Bacak T Rakor (SB-2727-WYT)

SB-2727-WYT, 1 1/16-12 UNF ölçüsünde OLC UNF yan bacak T rakor ürünüdür.

UNF yan bacak T rakor nerede kullanılır?

SB-2727-WYT, 1 1/16-12 UNF bağlantılı bir hattı üç yöne ayıran T rakordur. Yan bacak tipinde farklı bağlantı ucu T’nin yan kolunda bulunur; uçların konumu teknik resimde gösterilir. Hidrolik ünitelerde dağıtım ve ölçüm noktalarında kullanılır.

Sık sorulan sorular

SB-2727-WYT için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi 1 1/16-12 UNF ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

Diş ölçüsü nasıl okunur?

1 1/16-12 UNF ifadesinde 1 1/16" nominal diş çapını, 12 ise inç başına diş sayısını gösterir. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

Bağlantıda conta gerekir mi?

SB-2727-WYT ürününün 1 1/16-12 UNF tarafı JIC 37° (UNF) bağlantıdır. UNF dişli 37° bağlantılar JIC (SAE J514 / ISO 8434-2) sistemidir; sızdırmazlık 37° havşalı konik yüzeylerin metal-metal temasıyla sağlanır.

SB-2727-WYT teknik ölçüleri

Tabloya göre Diş Ölçüsü T1 1"1/16-12-UNF, C 37, B 38, ØD 15, A1 27, A2 32. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• JIC bağlantıyı aşırı sıkmayın; konik yüzey ezilerek sızdırmaya başlar.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
