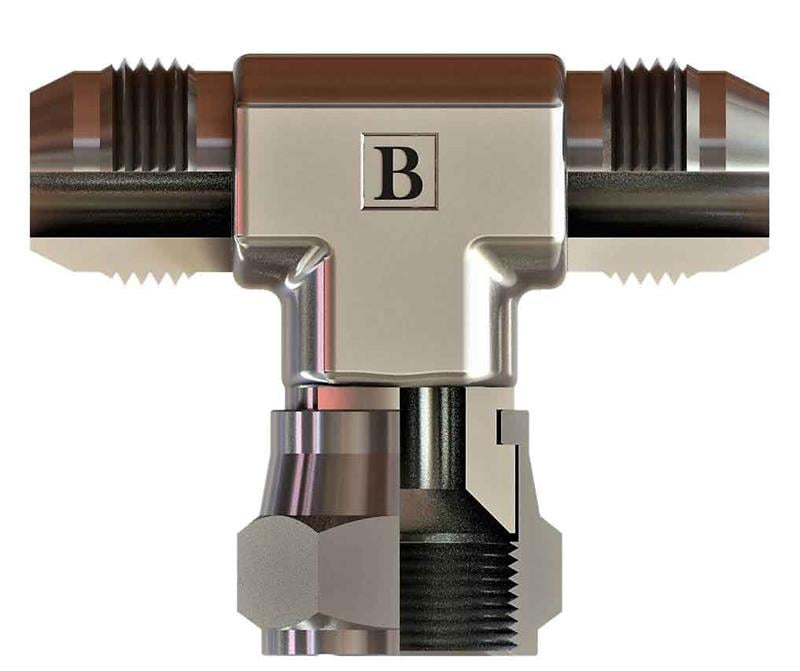

1''1/16-12 Unf Unf Orta Bacak T Rakor (SB-2727-WOT)

SB-2727-WOT, 1 1/16-12 UNF ölçüsünde OLC UNF orta bacak T rakor ürünüdür.

SB-2727-WOT ne işe yarar?

SB-2727-WOT, 1 1/16-12 UNF bağlantılı bir hattı üç yöne ayıran T rakordur. Orta bacak tipinde farklı bağlantı ucu T’nin orta kolunda bulunur; uçların konumu teknik resimde gösterilir. Hidrolik ünitelerde dağıtım ve ölçüm noktalarında kullanılır.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi 1 1/16-12 UNF ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

Diş ölçüsü nasıl okunur?

1 1/16" UNF dişte inç başına 12 diş vardır; bu yüzden tabloda 1 1/16-12 olarak yazılır. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

Bu bağlantı nasıl sızdırmazlık sağlar?

SB-2727-WOT ürününün 1 1/16-12 UNF tarafı JIC 37° (UNF) bağlantıdır. UNF / JIC 37° sisteminde diş yalnızca sıkma kuvvetini taşır, sızdırmazlığı 37° konik oturma yüzeyleri yapar.

SB-2727-WOT ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü T1 1"1/16-12-UNF, B 38, C 37, ØD 15, A1 27, A2 32. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• JIC bağlantıyı aşırı sıkmayın; konik yüzey ezilerek sızdırmaya başlar.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
