1''1/16-12 Unf Unf Dirsek (SB-2727-WD)

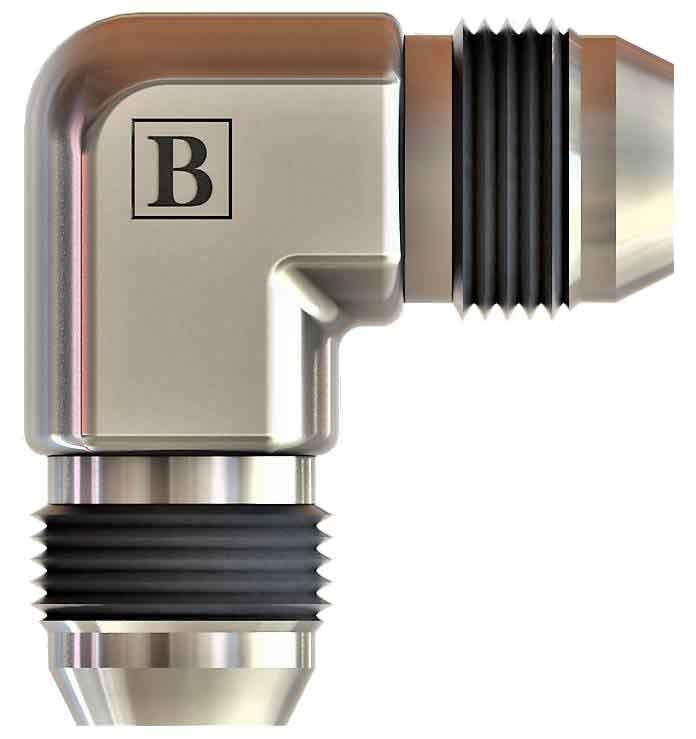

SB-2727-WD, 1 1/16-12 UNF ölçüsünde OLC UNF dirsek ürünüdür.

UNF dirsek ne için kullanılır?

SB-2727-WD, 1 1/16-12 UNF bağlantılı hattı 90° döndüren bir dirsek rakordur. Dar alanlarda hortum veya borunun keskin bükülmesini önleyerek hattı porttan farklı yöne çıkarır. Hidrolik ünite ve mobil makine tesisatında yaygın olarak kullanılır.

Sık sorulan sorular

SB-2727-WD için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi 1 1/16-12 UNF ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

Diş ölçüsü nasıl okunur?

1 1/16-12 UNF ifadesinde 1 1/16" nominal diş çapını, 12 ise inç başına diş sayısını gösterir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Bu bağlantı nasıl sızdırmazlık sağlar?

1 1/16-12 UNF bağlantı tarafında JIC 37° (UNF) yapısı kullanılır. UNF dişli 37° bağlantılar JIC (SAE J514 / ISO 8434-2) sistemidir; sızdırmazlık 37° havşalı konik yüzeylerin metal-metal temasıyla sağlanır.

SB-2727-WD teknik ölçüleri

Tabloya göre Diş Ölçüsü T1 1"1/16-12-UNF, B 38, ØD 15, AA 27. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (1 1/16-12 UNF) ve bağlantı standardını montajdan önce kontrol edin.
• 37° JIC konik yüzeylerinde çizik veya ezik olmamasına dikkat edin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
