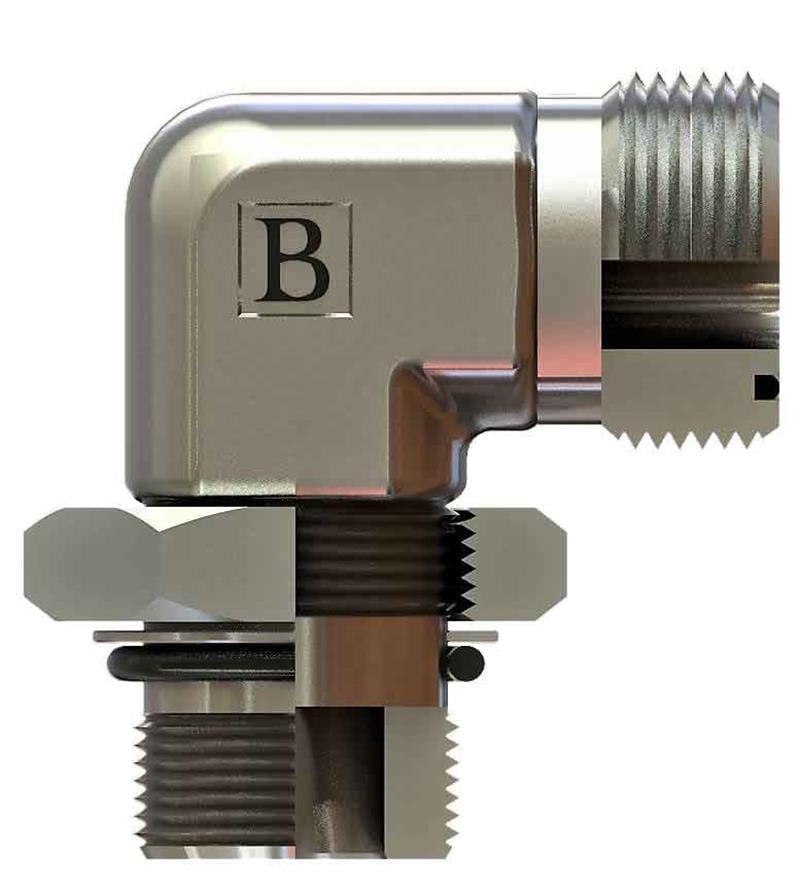

1''1/16-12 1''7/16-12 Unf-orfs 90° Kontralı Dirsek (SB-2737-WOKD)

SB-2737-WOKD, 1 1/16-12 UNF - 1 7/16-12 ORFS ölçülerinde OLC UNF - ORFS kontralı dirsek ürünüdür.

UNF - ORFS kontralı dirsek ne için kullanılır?

SB-2737-WOKD, 1 1/16-12 UNF ve 1 7/16-12 ORFS bağlantılı yönü ayarlanabilen kontralı dirsektir. Hortum veya borunun port çıkışında tam istenen açıyla yönlendirilmesi gereken yerlerde kullanılır. Valf blokları ve pompa portları gibi birden fazla bağlantının yan yana olduğu yerlerde montajı kolaylaştırır.

Sık sorulan sorular

Kontralı dirsek nasıl monte edilir?

Kontra somun gevşek konumdayken dirsek porta takılır. Yön ayarlandıktan sonra kontra somun sıkılır ve gövde bu konumda kilitlenir. Kontra somunu sıkarken gövdeyi anahtarla tutmak, ayarlanan yönün kaymasını önler.

SB-2737-WOKD için karşı parça nasıl seçilir?

Bu ürünün bir ucu 1 1/16-12 UNF, diğer ucu 1 7/16-12 ORFS bağlantılıdır. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

1 1/16-12 UNF ne anlama gelir?

1 1/16-12 UNF, inç ölçülü ince adımlı Amerikan dişidir; 1 1/16" çapta inç başına 12 diş bulunur. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

SB-2737-WOKD sızdırmazlığı nasıl sağlanır?

SB-2737-WOKD ürününün 1 1/16-12 UNF tarafı JIC 37° (UNF) bağlantıdır. UNF / JIC 37° sisteminde diş yalnızca sıkma kuvvetini taşır, sızdırmazlığı 37° konik oturma yüzeyleri yapar. ORFS uçta düz alın + O-ring yapısı vardır; O-ring kanalının temiz ve O-ringin hasarsız olması sızdırmazlık için belirleyicidir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Söküp takmalarda ORFS O-ringini yenileyin.
• Kontra somunu sıkarken gövdeyi anahtarla tutun.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
