1''1/16-12 1''3/16-12 Unf-orfs 90° Kontralı Dirsek (SB-2730-WOKD)

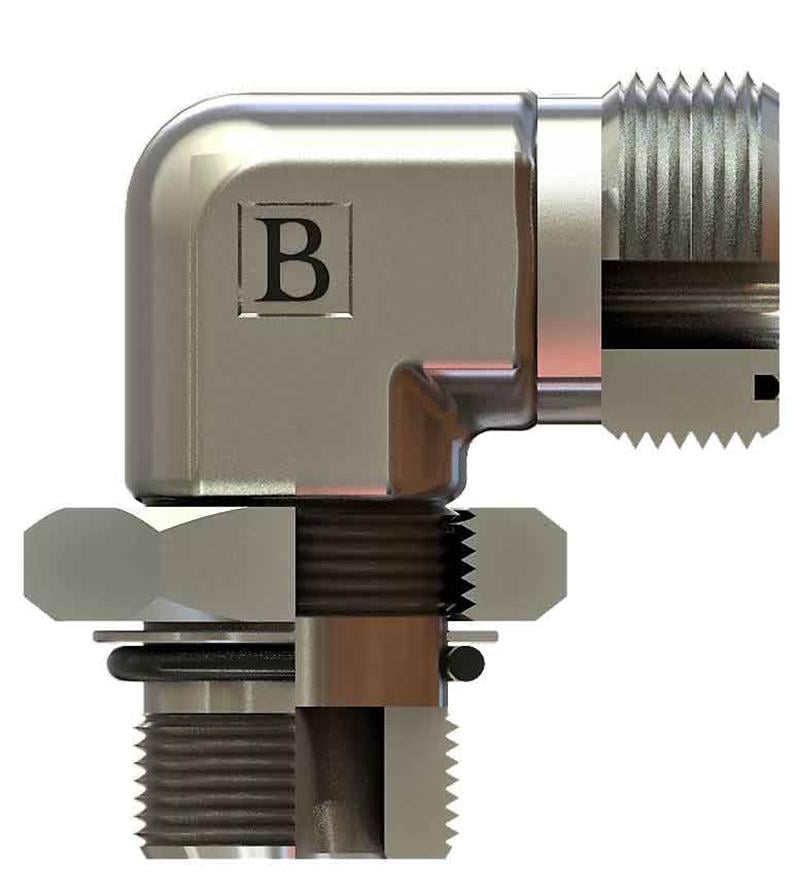

1 1/16-12 UNF - 1 3/16-12 ORFS ölçülerinde SB-2730-WOKD kodlu UNF - ORFS kontralı dirsek, OLC hidrolik rakor serisindendir.

SB-2730-WOKD ne işe yarar?

SB-2730-WOKD, 1 1/16-12 UNF ve 1 3/16-12 ORFS bağlantılı yönü ayarlanabilen kontralı dirsektir. Porta vidalandıktan sonra gövde istenen yöne çevrilir ve kontra somun sıkılarak bu konumda sabitlenir. Valf blokları ve pompa portları gibi birden fazla bağlantının yan yana olduğu yerlerde montajı kolaylaştırır.

Sık sorulan sorular

SB-2730-WOKD yönü nasıl ayarlanır?

Gövde, kontra somun geride olacak şekilde porta vidalanır. Hortum veya borunun çıkacağı yöne göre gövde konumlandırılır; bu konum korunarak kontra somun sıkılır. Kontra somun yalnızca kilitleme değil, alttaki sızdırmazlık elemanını porta bastırma görevi de görür.

SB-2730-WOKD hangi bağlantılara uyar?

Bu ürünün bir ucu 1 1/16-12 UNF, diğer ucu 1 3/16-12 ORFS bağlantılıdır. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

Diş ölçüsü nasıl okunur?

1 3/16" UNF dişte inç başına 12 diş vardır; bu yüzden tabloda 1 3/16-12 olarak yazılır. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

Bağlantıda conta gerekir mi?

1 3/16-12 ORFS bağlantı tarafında ORFS yapısı kullanılır. ORFS (O-Ring Face Seal, SAE J1453 / ISO 8434-3) bağlantıda erkek ucun düz alnındaki kanala yerleşen O-ring, somun sıkıldığında karşı parçanın düz yüzeyine bastırılır. UNF / JIC 37° sisteminde diş yalnızca sıkma kuvvetini taşır, sızdırmazlığı 37° konik oturma yüzeyleri yapar.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• ORFS uçtaki O-ringin yerinde ve hasarsız olduğundan emin olun.
• Yön ayarı için gövdeyi bir turdan fazla geri çevirmeyin.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
