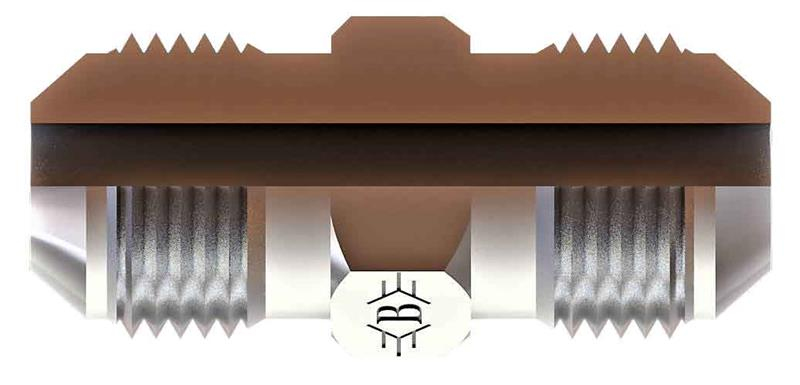

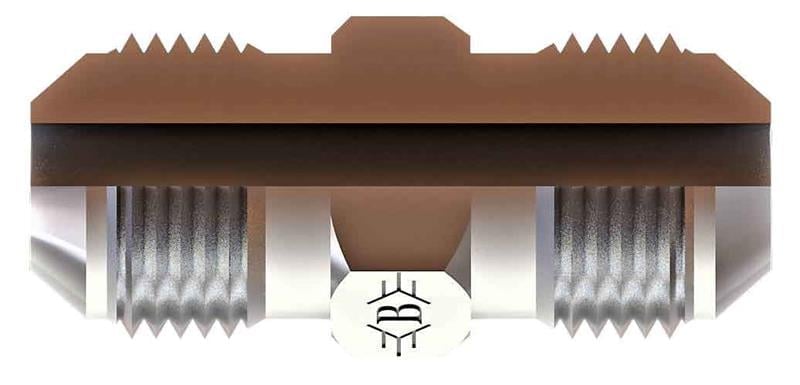

1''1/16-12 1''1/16-12 Unf 37 Ara Nipel Rakor (SB-2727-WWN)

SB-2727-WWN, 1 1/16-12 UNF ölçüsünde OLC UNF 37° ara nipel ürünüdür.

SB-2727-WWN ne işe yarar?

SB-2727-WWN, iki bağlantıyı birbirine bağlayan bir nipel / geçiş parçasıdır. Pompa, valf ve blok portlarında, hortum rakoru veya boru bağlantısına geçiş için kullanılır. Bakım ve onarımda, mevcut porta farklı tipte bir hortum veya boru bağlamak için tercih edilir.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi 1 1/16-12 UNF ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

1 1/16-12 UNF ne anlama gelir?

1 1/16-12 UNF, inç ölçülü ince adımlı Amerikan dişidir; 1 1/16" çapta inç başına 12 diş bulunur. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

SB-2727-WWN sızdırmazlığı nasıl sağlanır?

Bu ürünün 1 1/16-12 UNF ucu JIC 37° (UNF) sistemine göre sızdırmazlık sağlar. UNF dişli 37° bağlantılar JIC (SAE J514 / ISO 8434-2) sistemidir; sızdırmazlık 37° havşalı konik yüzeylerin metal-metal temasıyla sağlanır.

SB-2727-WWN ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü T1 1"1/16-12, Diş Ölçüsü T2 1"1/16-12, B 55, ØD 15, AA 27. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• JIC bağlantıyı aşırı sıkmayın; konik yüzey ezilerek sızdırmaya başlar.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
