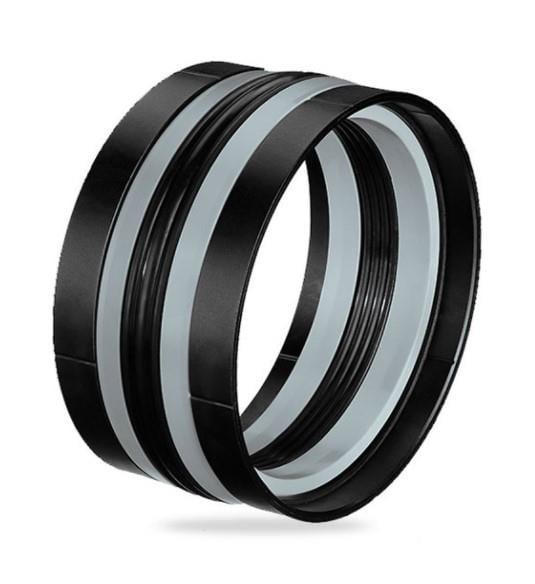

110x90x35 Kompakt Set (A109 110-090)

A109 110-090, 110x90x35 mm ölçülü ALP ağır hizmet kompakt set ürünüdür; malzemesi 80 NBR/TFE/POM+CAM ELYAF.

Ağır hizmet kompakt set nerede kullanılır?

Hidrolik silindirlerin pistonunda kullanılan bu ağır hizmet kompakt set, pistonun iki tarafı arasındaki sızıntıyı önler. V formlu; 1 NBR ring, 2 TPE ring ve 2 cam elyaflı POM ringden oluşur. TPE destek ringleri sayesinde 0–700 bar aralığında akma boşluğu olmadan çalışabilen ağır hizmet piston keçesidir. İş makineleri, presler, tarım makineleri ve endüstriyel hidrolik silindirlerde kullanılır.

Sık sorulan sorular

110x90x35 ölçüsü nasıl okunur?

Tabloya göre silindir gömleği iç çapı ØD = 110 mm, piston kanal dibi çapı Ød = 90 mm, kanal genişliği B = 35 mm. Mevcut bir silindirde keçe değiştirirken eski keçeyi değil, mil ve kanal ölçülerini ölçmek daha güvenilirdir.

A109 110-090 hangi şartlarda çalışır?

A109 profilinde tabloya göre çalışma basıncı 700 bar, çalışma sıcaklığı -30/+105 °C, kayma hızı en fazla 0.5 m/s; akışkan tipi: mineral Yağlar. Sınır değerler tek tek verilir; uygulamada basınç darbeleri ve sıcaklık artışı da hesaba katılmalıdır.

A109 profilinin özelliği nedir?

V formlu; 1 NBR ring, 2 TPE ring ve 2 cam elyaflı POM ringden oluşur. TPE destek ringleri sayesinde 0–700 bar aralığında akma boşluğu olmadan çalışabilen ağır hizmet piston keçesidir. Aynı profilde bu ölçüye en yakın A109 100-080 (100x80x35) ve A109 120-100 (120x100x35) ürünleri de bulunur.

A109 110-090 tek etkili mi çift etkili mi?

Çift etkili keçe, pistonun iki tarafından da gelen basınca karşı sızdırmazlık sağlar. Bu nedenle A109 110-090, iki yönde de basınçla çalışan çift etkili hidrolik silindirlerde tek keçe olarak kullanılabilir.

Kullanırken dikkat edilmesi gerekenler

• Ürünü -30/+105 °C sıcaklık aralığında kullanın.
• Çalışma basıncı sınırı (700 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
• Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
• Keçeyi tornavida gibi sivri aletlerle kanala bastırmayın; dudak çizilirse sızdırır.
• Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
