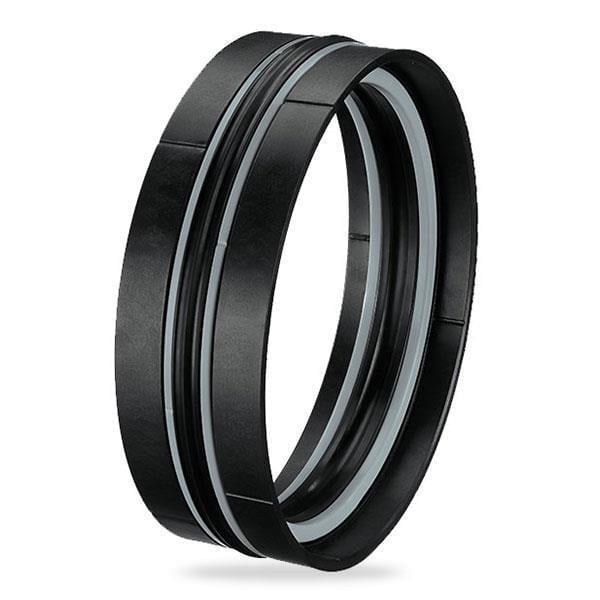

110x90x25,4x6,35x104,1 mm ölçüsündeki A105 110-090/2, A105 profilli 80 NBR/TPE/POM+CAM ELYAF kompakt set olarak hidrolik silindirlerde kullanılır.
A105 110-090/2 ne işe yarar?
Hidrolik silindirlerin pistonunda kullanılan bu kompakt set, pistonun iki tarafı arasındaki sızıntıyı önler. NBR sızdırmazlık ringi, TPE ve cam elyaf katkılı POM ringlerden oluşan 5 parçalı kompakt piston setidir. 5 parçalı yapısı kolay montaj sağlar; destek ve yataklama ringleri sette bulunur. İş makineleri, presler, tarım makineleri ve endüstriyel hidrolik silindirlerde kullanılır.
Sık sorulan sorular
110x90x25,4x6,35x104,1 ölçüsü nasıl okunur?
Tabloya göre silindir gömleği iç çapı ØD = 110 mm, piston kanal dibi çapı Ød = 90 mm, kanal genişliği B = 25,4 mm. Mevcut bir silindirde keçe değiştirirken eski keçeyi değil, mil ve kanal ölçülerini ölçmek daha güvenilirdir.
Keçe kanala nasıl takılır?
Çok parçalı setlerde parçaların sırası ve yönü teknik çizime göre kontrol edilmelidir. Montaj öncesi tüm parçalar sistem yağıyla yağlanmalı, keskin kenarlardan korunmalıdır. Kanal genişliği tabloya göre B = 25,4 mm’dir.
A105 profilinin özelliği nedir?
NBR sızdırmazlık ringi, TPE ve cam elyaf katkılı POM ringlerden oluşan 5 parçalı kompakt piston setidir. Çok yaygın kullanılan, çift etkili piston sızdırmazlık elemanıdır. 5 parçalı yapısı kolay montaj sağlar; destek ve yataklama ringleri sette bulunur. Aynı profilde bu ölçüye en yakın A105 110-090/1 (110x90x25,3x9,52) ve A105 110-090 (110x90x35) ürünleri de bulunur.
Çift etkili piston keçesi ne demek?
Çift etkili keçe, pistonun iki tarafından da gelen basınca karşı sızdırmazlık sağlar. Bu nedenle A105 110-090/2, iki yönde de basınçla çalışan çift etkili hidrolik silindirlerde tek keçe olarak kullanılabilir.
Kullanırken dikkat edilmesi gerekenler
- Çalışma sıcaklığı -30/+105 °C aralığının dışına çıkmamalıdır.
- Basınç sınırını (400 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
- Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
- Keçeyi takmadan önce kanalı ve mili çapak ve talaştan temizleyin.
- Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
