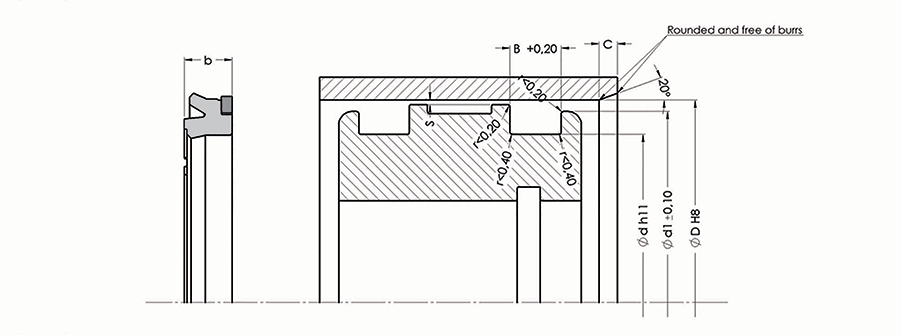

110x80x19 Pu Yüksek Performanslı Piston Nutring (A168-110/1 PU)

110x80x19 mm ölçüsündeki A168-110/1 PU, A168 profilli 95 PU / POM yüksek performanslı piston nutringi olarak hidrolik silindirlerde kullanılır.

Yüksek performanslı piston nutringi ne için kullanılır?

Hidrolik silindirlerin pistonunda kullanılan bu yüksek performanslı piston nutringi, pistonun iki tarafı arasındaki sızıntıyı önler. Dış dudağı kısa 95 PU nutring ve POM destek ringinden oluşur. Yüksek mukavemetli PU ile ağır hizmete uygundur. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.

Sık sorulan sorular

A168-110/1 PU hangi şartlarda çalışır?

A168 profilinde tabloya göre çalışma basıncı 400 bar, çalışma sıcaklığı -30/+100 °C, kayma hızı en fazla 0.5 m/s; akışkan tipi: mineral Yağlar. Değerler keçe kanalı ve yüzey kalitesi tabloya uygun olduğunda geçerlidir.

A168-110/1 PU hangi malzemeden üretilir?

A168-110/1 PU 95 PU / POM malzemeden üretilir. 95 Shore A sertlik, keçenin basınç altındaki akma direncini etkiler. PU (poliüretan) aşınma ve yırtılmaya karşı çok dayanıklıdır; boşluğa akmaya (ekstrüzyona) direnci yüksektir ve yüksek basınca uygundur; POM (polyasetal) sert ve rijit bir termoplastiktir; destek ringi olarak keçenin boşluğa akmasını önler. Bu malzemeyle ürünün çalışma sıcaklığı -30/+100 °C.

A168-110/1 PU için yüzey kalitesi nasıl olmalı?

Bu üründe dinamik yüzey 110 mm çaplı silindir gömleğinin iç yüzeyidir. Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3.0 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.

A168-110/1 PU için izin verilen boşluk ne kadar?

Basınç altında keçe malzemesi metal parçalar arasındaki boşluğa sıkışabilir (ekstrüzyon); bu yüzden boşluk basınca göre sınırlanır. A168-110/1 PU için keçe et kalınlığı (ØD − Ød) / 2 = 15 mm’dir. İzin verilen en büyük boşluk: 100 bar → 150; Smax(mm) bar → 1,0.

Kullanırken dikkat edilmesi gerekenler

• Çalışma sıcaklığı -30/+100 °C aralığının dışına çıkmamalıdır.
• Basınç sınırını (400 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
• Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
• Montajdan önce keçeyi ve yüzeyleri sistem yağıyla yağlayın.
• Keçeleri güneş ışığından, ozondan ve ısıdan uzak, serin bir yerde saklayın.
