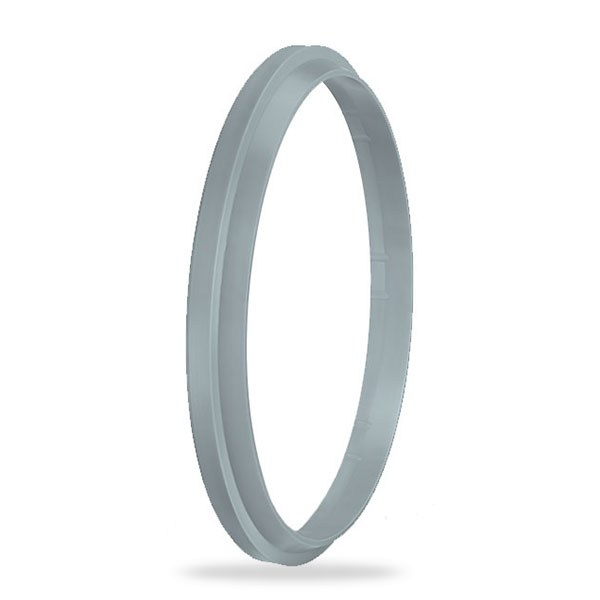

110x118,6x7/5 mm ölçüsündeki A206-110/3, A206 profilli TPE ağır hizmet toz keçesi olarak hidrolik silindirlerde kullanılır.
A206-110/3 ne işe yarar?
Hidrolik silindirlerin kapağında, mil girişinde kullanılan bu ağır hizmet toz keçesi, dışarıdaki toz, kir ve nemin silindire girmesini engeller. TPE malzemeden üretilen ağır hizmet kazıyıcı tip toz keçesidir. Özellikle açık alanda çalışan iş makinesi silindirleri için tasarlanmıştır; hafif hizmet silindirlerinde de kullanılabilir. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.
Sık sorulan sorular
110x118,6x7/5 ölçüsü nasıl okunur?
Tabloya göre mil çapı Ød = 110 mm, kanal dibi çapı ØD1 = 118,6 mm, kapak ağız çapı ØD2 = 113 mm, keçe yüksekliği H = 7 mm, kanal genişliği B = 5,3 mm. Keçe seçiminde esas alınan, sızdırmazlığın yapılacağı yüzeyin çapıdır; kanal ölçüleri de keçe ile birebir uyumlu olmalıdır.
Çalışma sıcaklığı ve hızı nedir?
A206 profilinde tabloya göre çalışma sıcaklığı -40/+120 °C, kayma hızı en fazla 1.00 m/s. Bu değerler üst sınırdır; basınç, sıcaklık ve hız aynı anda sınırlara yaklaşıyorsa daha yüksek sınıflı bir profil düşünülmelidir.
A206-110/3 için yüzey kalitesi nasıl olmalı?
Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3.2 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Dinamik yüzey (keçenin kaydığı yüzey) çok kaba olursa keçe hızla aşınır, çok parlak olursa yağ filmi tutunamaz.
A206-110/3 montajında nelere dikkat edilir?
Toz keçesi silindir kapağının en dış kanalına, sıyırma dudağı dışarı bakacak şekilde yerleştirilir. Kapalı kanallarda keçe bükülerek yerleştirilir; dudağın kesilmemesi için mil ucunda pah olmalıdır. Kanal genişliği tabloya göre B = 5,3 mm’dir.
Kullanırken dikkat edilmesi gerekenler
- Çalışma sıcaklığı -40/+120 °C aralığının dışına çıkmamalıdır.
- Montajdan önce keçeyi ve yüzeyleri sistem yağıyla yağlayın.
- Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
