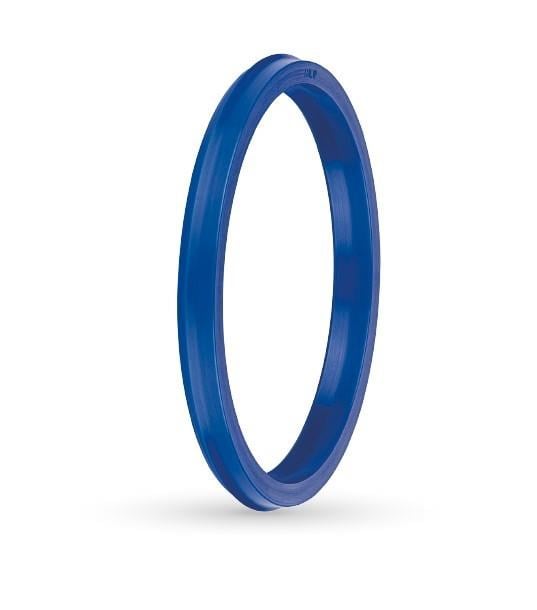

110x102x8,2 mm ölçüsündeki A405-110, A405 profilli 92 PU statik sızdırmazlık keçesi olarak hidrolik silindirlerde kullanılır.
A405-110, silindir kapağı, flanş ve yuvalarda kullanılır ve hareket etmeyen parçalar arasında sızdırmazlık sağlar. Nutring benzeri dudaklı profile sahip, akma mukavemeti yüksek PU statik keçedir. O-ring ve destek ringi kombinasyonunun yerine kullanılır; destek ringi gerektirmez ve montajı daha kolaydır. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.
Tabloya göre kanal genişliği B = 8,2 mm. Keçe seçiminde esas alınan, sızdırmazlığın yapılacağı yüzeyin çapıdır; kanal ölçüleri de keçe ile birebir uyumlu olmalıdır.
Malzeme tabloda 92 PU olarak verilmiştir. 92 değeri malzemenin Shore A sertliğidir. PU (poliüretan) aşınma ve yırtılmaya karşı çok dayanıklıdır; boşluğa akmaya (ekstrüzyona) direnci yüksektir ve yüksek basınca uygundur. Bu malzemeyle ürünün çalışma sıcaklığı -40/+100 °C.
Tabloda çalışan yüzey için Ra ≤0.8 µm · Rmax ≤3.2 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤6.3 µm, yan yüzeyler için Ra ≤6.3 µm · Rmax ≤16.0 µm değerleri verilir. Ra ortalama pürüzlülüğü, Rmax en büyük tepe-çukur farkını gösterir; ikisi de sağlanmalıdır.
Statik keçe, kapak veya flanş sıkılmadan önce kanala oturtulur; sıkma sırasında kanaldan taşmamalıdır. Kanal kenarları çapaksız olmalıdır. Kanal genişliği tabloya göre B = 8,2 mm’dir. ØDmin ile ØDmax arasında kullanılabilir; iç çap Ød = ØD − 2×T formülüyle hesaplanır.
