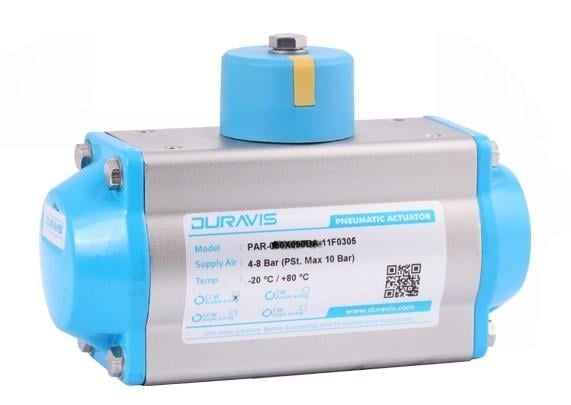

Vanaları uzaktan ve otomatik kumanda etmek için: Duravis PAR-050 çift etkili pnömatik aktüatör. Mil karesi 11 mm olup ISO 5211 F03/05 flanşlıdır.
Teknik özellikler
| Çalışma tipi | Çift etkili (DA) |
|---|
| Aktüatör torku (6 bar) | 20 Nm |
|---|
| Mil karesi | 11 mm |
|---|
| Bağlantı flanşı | ISO 5211 F03/05 |
|---|
| Dönüş açısı | 90° (çeyrek tur) |
|---|
| Gövde | Alüminyum ekstrüzyon |
|---|
| Hava besleme | 4 – 8 bar |
|---|
| Çalışma sıcaklığı | −20 °C / +80 °C |
|---|
| Mekanik bağlantı | ISO 5211, NAMUR VDI/VDE 3845 |
|---|
| Tamir takımı | PAR-TMR-050-SET0 (NBR O-ring ve Delrin seti) |
|---|
Değerler Duravis ürün kataloğundan (s. 26) alınmıştır.
PAR-050X090DA-11F0305 ne işe yarar?
Çeyrek tur dönen küresel vanaların, kelebek vanaların ve hava klapelerinin on-off ya da oransal kontrolünde kullanılır. PLC ya da kumanda panosundan gelen sinyalle, NAMUR valf üzerinden sürülür.
Sık sorulan sorular
Hangi ölçülerde bulunur?
Sitemizde bu serinin 12 farklı büyüklüğü bulunur: PAR-032, PAR-050, PAR-063, PAR-075, PAR-088, PAR-100, PAR-115, PAR-125, PAR-145, PAR-160, PAR-190, PAR-210. Ürün sayfasının altındaki listeden diğer ölçüleri doğrudan sepete ekleyebilirsiniz.
Torku ne kadar?
Katalogda PAR-050 çift etkili aktüatörün torku 6 bar hava basıncında 20 Nm olarak verilir. Duravis kataloğunda bu aktüatör şu küresel vanalarla set olarak verilir: nikel kaplı pirinç 1", nikel kaplı pirinç 1 1/4", nikel kaplı pirinç 1 1/2", 304 paslanmaz 3/4", 304 paslanmaz 1", 304 paslanmaz 1 1/4", 316 paslanmaz 1", 316 paslanmaz 1 1/4".
Hangi sıcaklıkta kullanılır?
Hava besleme basıncı 4 – 8 bar, çalışma sıcaklığı −20 °C / +80 °C'dir. Katalogda istek üzerine Viton O-ringli yüksek sıcaklık (−15 °C / +150 °C) ve silikon O-ringli düşük sıcaklık (−35 °C / +80 °C) versiyonları belirtilir.
Tamir takımı var mı?
Bu büyüklük için NBR O-ring ve Delrin setinden oluşan tamir takımı katalogda PAR-TMR-050-SET0 koduyla yer alır. O-ringler yenilenerek hava kaçağı giderilebilir; söküm öncesi hava beslemesi kesilmelidir.
Kullanırken dikkat edilmesi gerekenler
- Aktüatörü kuru ve filtrelenmiş, 4 – 8 bar basınçlı havayla besleyin.
- Aktüatörü, vananın açma torkuna emniyet payı ekleyerek seçin.
- Hava hattına filtre ve su tutucu koymanız aktüatörün ömrünü uzatır.
- Aktüatörü vanaya takmadan önce vananın ve aktüatörün aynı konumda (açık ya da kapalı) olduğundan emin olun.
