10x6x2,55 mm ölçüsündeki A807-010 PU, A807 profilli 85 PU pnömatik piston keçesi olarak pnömatik silindirlerde kullanılır.
Pnömatik piston keçesi ne için kullanılır?
Pnömatik silindirlerin pistonunda kullanılan bu pnömatik piston keçesi, pistonun iki tarafı arasındaki sızıntıyı önler. Özel profilli dinamik dudağa sahip, kısa stroklu silindirler için düşük sürtünmeli piston keçesidir. PU ve NBR olarak üretilir; PU seçeneği alüminyum silindirlerde şartlandırılmamış havada da çalışır. Pnömatik otomasyon, paketleme ve montaj makinelerindeki silindirlerde kullanılır.
Sık sorulan sorular
Çalışma basıncı ve sıcaklığı nedir?
10x6x2,55 ölçüsündeki bu keçede tabloya göre çalışma basıncı 16 bar, çalışma sıcaklığı -30/+80 °C, kayma hızı en fazla 1 m/s; akışkan tipi: şartlandırılmamış hava. Değerler keçe kanalı ve yüzey kalitesi tabloya uygun olduğunda geçerlidir.
Mil ve kanal yüzey pürüzlülüğü ne olmalı?
A807-010 PU için keçenin kaydığı yüzey 10 mm gömlek iç çapıdır. Tabloda dinamik yüzey için Ra ≤4 µm, kanal çapı için Ra ≤10 µm, yan yüzeyler için Ra ≤15 µm değerleri verilir. Ra ortalama pürüzlülüğü, Rmax en büyük tepe-çukur farkını gösterir; ikisi de sağlanmalıdır.
Pnömatik piston keçesi nasıl monte edilir?

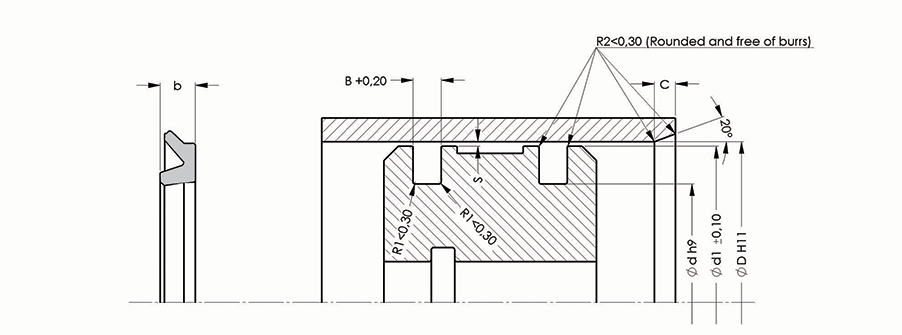

Keçe ve kanal montajdan önce temizlenmeli ve yağlanmalıdır. Keskin kenarlara karşı montaj pahı veya kovan kullanılmalıdır. Kanal genişliği tabloya göre B = 3 mm’dir.
A807 profilinin özelliği nedir?
Özel profilli dinamik dudağa sahip, kısa stroklu silindirler için düşük sürtünmeli piston keçesidir. PU ve NBR olarak üretilir; PU seçeneği alüminyum silindirlerde şartlandırılmamış havada da çalışır. Aynı profilde bu ölçüye en yakın A807-010 (10x6x2,55) ve A807-012 (12x7x2,55) ürünleri de bulunur.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -30/+80 °C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (16 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Montajda keskin kenar, diş ve kanal ağızlarına karşı keçeyi koruyun; gerekirse montaj kovanı kullanın.
- Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
