10x17x2,5 (A856-010)

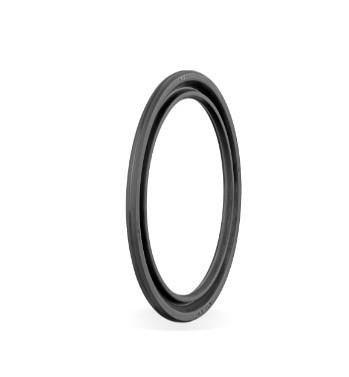

10x17x2,5 mm ölçüsündeki A856-010, A856 profilli 80 NBR pnömatik boğaz keçesi olarak pnömatik silindirlerde kullanılır.

Pnömatik boğaz keçesi nerede kullanılır?

Pnömatik silindirlerin boğaz (piston kolu) bölümünde kullanılan bu pnömatik boğaz keçesi, havanın dışarı kaçmasını önler. Kompakt tasarımlı NBR pnömatik boğaz keçesidir. Kısa boğaz takozlarında kullanılabilir; pnömatik valflerde de kullanılır. Hava ile çalışan silindir ve aktüatörlerde kullanılır.

Sık sorulan sorular

Malzemenin avantajı nedir?

10x17x2,5 ölçüsündeki bu pnömatik boğaz keçesi için kullanılan malzeme: 80 NBR. 80 değeri malzemenin Shore A sertliğidir. NBR (nitril kauçuk) mineral yağlarla uyumlu, esnek ve ekonomik bir elastomerdir. Bu malzemeyle ürünün çalışma sıcaklığı -30/+105 °C.

Mil ve kanal yüzey pürüzlülüğü ne olmalı?

Bu üründe keçenin kaydığı dinamik yüzey 10 mm çaplı mildir. Tabloda dinamik yüzey için Ra ≤0.4 µm, kanal çapı için Ra ≤10 µm değerleri verilir. Ra ortalama pürüzlülüğü, Rmax en büyük tepe-çukur farkını gösterir; ikisi de sağlanmalıdır.

Pnömatik boğaz keçesi nasıl monte edilir?

Keçe ve kanal montajdan önce temizlenmeli ve yağlanmalıdır. Keskin kenarlara karşı montaj pahı veya kovan kullanılmalıdır. Kanal genişliği tabloya göre B = 2,5 mm’dir.

A856 hangi durumda tercih edilir?

Kompakt tasarımlı NBR pnömatik boğaz keçesidir. Kısa boğaz takozlarında kullanılabilir; pnömatik valflerde de kullanılır. Aynı profilde bu ölçüye en yakın A856-008 (8x15x2,5) ve A856-012 (12x19x2,5) ürünleri de bulunur.

Kullanırken dikkat edilmesi gerekenler

• Çalışma sıcaklığı -30/+105 °C aralığının dışına çıkmamalıdır.
• Basınç sınırını (12 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
• Keçeyi takmadan önce kanalı ve mili çapak ve talaştan temizleyin.
• Keçeleri güneş ışığından, ozondan ve ısıdan uzak, serin bir yerde saklayın.
