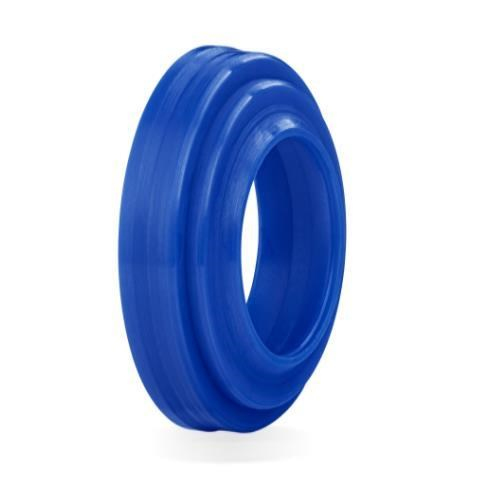

A857-010, 10x16,2x6/3,8 mm ölçülü ALP pnömatik boğaz keçesi ürünüdür; malzemesi 92 PU veya 85 NBR.
Pnömatik boğaz keçesi nerede kullanılır?
A857-010, pnömatik silindirlerin boğaz (piston kolu) bölümünde kullanılır ve havanın dışarı kaçmasını önler. Hem boğaz sızdırmazlığı sağlayan hem de dış partikülleri tutan pnömatik keçedir. Dar kanal ölçüleriyle kompakt silindirler için idealdir. Pnömatik otomasyon, paketleme ve montaj makinelerindeki silindirlerde kullanılır.
Sık sorulan sorular
A857-010 hangi mil / silindir çapına uyar?

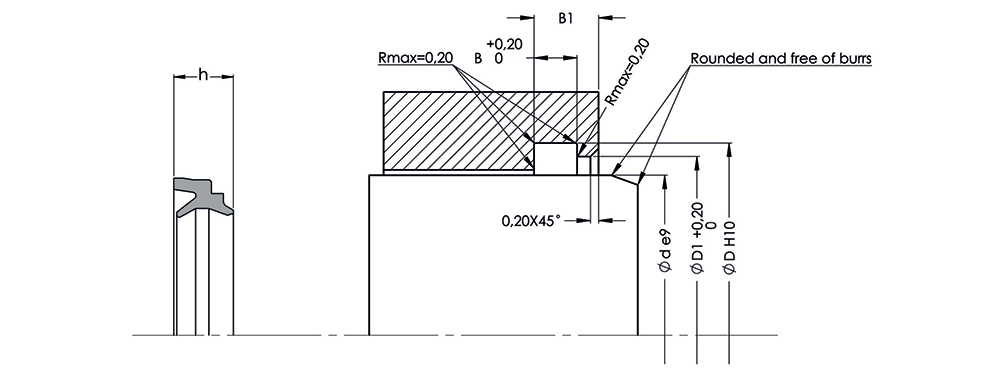

Tabloya göre mil (piston kolu) çapı Ød = 10 mm, kanal dibi çapı ØD = 16,2 mm, kanal genişliği B = 4,2 mm. Diğer harflerin yerleri teknik çizimde gösterilir.
A857-010 için yüzey kalitesi nasıl olmalı?
A857-010 için dinamik yüzey, 10 mm mil (piston kolu) yüzeyidir. Tabloda dinamik yüzey için Ra ≤4 µm, kanal çapı için Ra ≤10 µm, yan yüzeyler için Ra ≤15 µm değerleri verilir. Dinamik yüzey (keçenin kaydığı yüzey) çok kaba olursa keçe hızla aşınır, çok parlak olursa yağ filmi tutunamaz.
A857 ile diğer profiller arasındaki fark nedir?
Hem boğaz sızdırmazlığı sağlayan hem de dış partikülleri tutan pnömatik keçedir. Dar kanal ölçüleriyle kompakt silindirler için idealdir. Düşük sürtünmesi silindirin titreşimsiz hareket etmesine yardımcı olur. Aynı profilde bu ölçüye en yakın A857-008 PU (8x14,2x5/3,2) ve A857-010 PU (10x16,2x6/3,8) ürünleri de bulunur.
A857 NBR ve PU arasındaki fark nedir?
A857 profili iki malzemede üretilir. Tabloya göre çalışma basıncı PU: 16 bar, NBR: 12 bar. Ürün adında malzeme belirtilmediği için siparişte NBR / PU tercihini belirtin. PU daha yüksek basınca ve aşınmaya dayanır; NBR ise daha esnektir ve sıcaklık aralığı biraz farklıdır.
Kullanırken dikkat edilmesi gerekenler
- Ürünü PU için -30/+80 °C, NBR için -30/+105 °C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (PU için 16 bar, NBR için 12 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Montajda keskin kenar, diş ve kanal ağızlarına karşı keçeyi koruyun; gerekirse montaj kovanı kullanın.
- Keçeleri güneş ışığından, ozondan ve ısıdan uzak, serin bir yerde saklayın.
