10x16,2x6/3,8 (A857-010 PU)

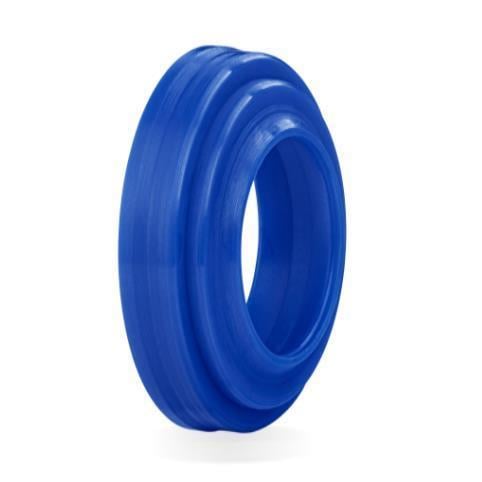

ALP A857-010 PU: A857 profilli 10x16,2x6/3,8 pnömatik boğaz keçesi. Çalışma basıncı 16 bar.

Pnömatik boğaz keçesi ne için kullanılır?

10 mm mil için pnömatik boğaz keçesi olan A857-010 PU, havanın dışarı kaçmasını önler. Hem boğaz sızdırmazlığı sağlayan hem de dış partikülleri tutan pnömatik keçedir. Düşük sürtünmesi silindirin titreşimsiz hareket etmesine yardımcı olur. Hava ile çalışan silindir ve aktüatörlerde kullanılır.

Sık sorulan sorular

Pnömatik boğaz keçesi kaç bar basınca dayanır?

A857-010 PU için tabloya göre çalışma basıncı 16 bar, çalışma sıcaklığı -30/+80 °C, kayma hızı en fazla 1 m/s; akışkan tipi: şartlandırılmamış hava. Bu değerler üst sınırdır; basınç, sıcaklık ve hız aynı anda sınırlara yaklaşıyorsa daha yüksek sınıflı bir profil düşünülmelidir.

A857-010 PU hangi malzemeden üretilir?

10x16,2x6/3,8 ölçüsündeki bu pnömatik boğaz keçesi için kullanılan malzeme: 92 PU. 92 değeri malzemenin Shore A sertliğidir. PU (poliüretan) aşınma ve yırtılmaya karşı çok dayanıklıdır; boşluğa akmaya (ekstrüzyona) direnci yüksektir ve yüksek basınca uygundur. Bu malzemeyle ürünün çalışma sıcaklığı -30/+80 °C.

Mil ve kanal yüzey pürüzlülüğü ne olmalı?

Bu üründe keçenin kaydığı dinamik yüzey 10 mm çaplı mildir. Tabloda dinamik yüzey için Ra ≤4 µm, kanal çapı için Ra ≤10 µm, yan yüzeyler için Ra ≤15 µm değerleri verilir. Ra ortalama pürüzlülüğü, Rmax en büyük tepe-çukur farkını gösterir; ikisi de sağlanmalıdır.

A857-010 PU montajında nelere dikkat edilir?

Keçe ve kanal montajdan önce temizlenmeli ve yağlanmalıdır. Keskin kenarlara karşı montaj pahı veya kovan kullanılmalıdır. Kanal genişliği tabloya göre B = 4,2 mm’dir.

Kullanırken dikkat edilmesi gerekenler

• Çalışma sıcaklığı -30/+80 °C aralığının dışına çıkmamalıdır.
• Basınç sınırını (16 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
• Keçeyi takmadan önce kanalı ve mili çapak ve talaştan temizleyin.
• Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
