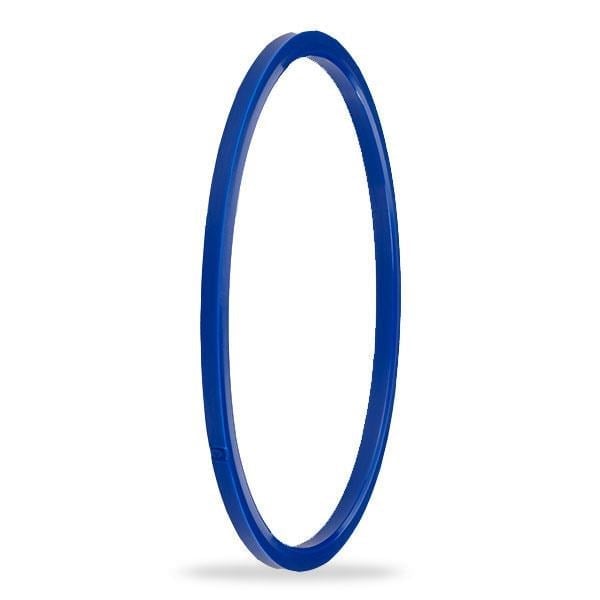

109,05x117,45x2,85 mm ölçüsündeki A402-109,05, A402 profilli 92 PU flanş keçesi olarak hidrolik silindirlerde kullanılır.
A402-109,05 ne işe yarar?
flanş keçesi olan A402-109,05, hareket etmeyen parçalar arasında sızdırmazlık sağlar. SAE tip flanşlarda statik sızdırmazlık için tasarlanmış PU keçedir. Özel PU malzemesi yüksek basınçlarda güvenle kullanılmasını sağlar. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.
Sık sorulan sorular
A402-109,05 hangi mil / silindir çapına uyar?
Tabloya göre iç çap 109,05 mm, dış çap 117,45 mm, kanal genişliği B = 4,2 mm, yükseklik 2,85 mm. Mevcut bir silindirde keçe değiştirirken eski keçeyi değil, mil ve kanal ölçülerini ölçmek daha güvenilirdir.
Çalışma basıncı ve sıcaklığı nedir?
A402-109,05 için tabloya göre çalışma basıncı 630 bar, çalışma sıcaklığı -40/+100 °C; akışkan tipi: mineral Yağlar. Bu değerler üst sınırdır; basınç, sıcaklık ve hız aynı anda sınırlara yaklaşıyorsa daha yüksek sınıflı bir profil düşünülmelidir.
92 PU ne demek?
A402-109,05 92 PU malzemeden üretilir. Baştaki 92, Shore A ölçeğinde sertliği gösterir; değer büyüdükçe malzeme sertleşir. PU (poliüretan) aşınma ve yırtılmaya karşı çok dayanıklıdır; boşluğa akmaya (ekstrüzyona) direnci yüksektir ve yüksek basınca uygundur. Bu malzemeyle ürünün çalışma sıcaklığı -40/+100 °C.
Yüzey pürüzlülüğü neden önemlidir?
Tabloda kanal çapı için Ra ≤0.4 µm · Rmax ≤6.3 µm, yan yüzeyler için Ra ≤3.0 µm · Rmax ≤25.0 µm değerleri verilir. Ra ortalama pürüzlülüğü, Rmax en büyük tepe-çukur farkını gösterir; ikisi de sağlanmalıdır.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -40/+100 °C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (630 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
- Keçeyi tornavida gibi sivri aletlerle kanala bastırmayın; dudak çizilirse sızdırır.
- Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
