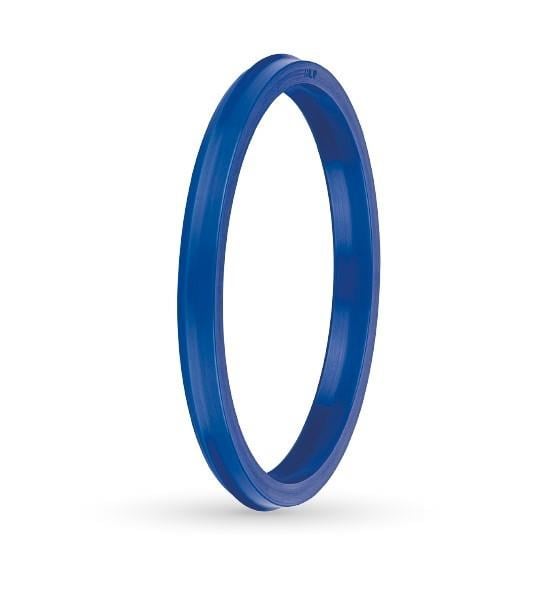

105x97x8,2 Statik Sızdırmazlık Keçesi (A405-105)

ALP A405-105: A405 profilli 105x97x8,2 statik sızdırmazlık keçesi. Çalışma basıncı 500 bar.

Statik sızdırmazlık keçesi ne için kullanılır?

A405-105, silindir kapağı, flanş ve yuvalarda kullanılır ve hareket etmeyen parçalar arasında sızdırmazlık sağlar. Nutring benzeri dudaklı profile sahip, akma mukavemeti yüksek PU statik keçedir. O-ring ve destek ringi kombinasyonunun yerine kullanılır; destek ringi gerektirmez ve montajı daha kolaydır. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.

Sık sorulan sorular

A405-105 hangi mil / silindir çapına uyar?

Tabloya göre kanal genişliği B = 8,2 mm. Diğer harflerin yerleri teknik çizimde gösterilir.

Statik sızdırmazlık keçesi kaç bar basınca dayanır?

A405-105 için tabloya göre çalışma basıncı 500 bar, çalışma sıcaklığı -40/+100 °C; akışkan tipi: mineral Yağlar. Bu değerler üst sınırdır; basınç, sıcaklık ve hız aynı anda sınırlara yaklaşıyorsa daha yüksek sınıflı bir profil düşünülmelidir.

A405-105 için yüzey kalitesi nasıl olmalı?

Tabloda çalışan yüzey için Ra ≤0.8 µm · Rmax ≤3.2 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤6.3 µm, yan yüzeyler için Ra ≤6.3 µm · Rmax ≤16.0 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.

A405-105 montajında nelere dikkat edilir?

Statik keçe, kapak veya flanş sıkılmadan önce kanala oturtulur; sıkma sırasında kanaldan taşmamalıdır. Kanal kenarları çapaksız olmalıdır. Kanal genişliği tabloya göre B = 8,2 mm’dir. ØDmin ile ØDmax arasında kullanılabilir; iç çap Ød = ØD − 2×T formülüyle hesaplanır.

Kullanırken dikkat edilmesi gerekenler

• Ürünü -40/+100 °C sıcaklık aralığında kullanın.
• Çalışma basıncı sınırı (500 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
• Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
• Keçeyi tornavida gibi sivri aletlerle kanala bastırmayın; dudak çizilirse sızdırır.
• ØDmin ile ØDmax arasında kullanılabilir; iç çap Ød = ØD − 2×T formülüyle hesaplanır.
