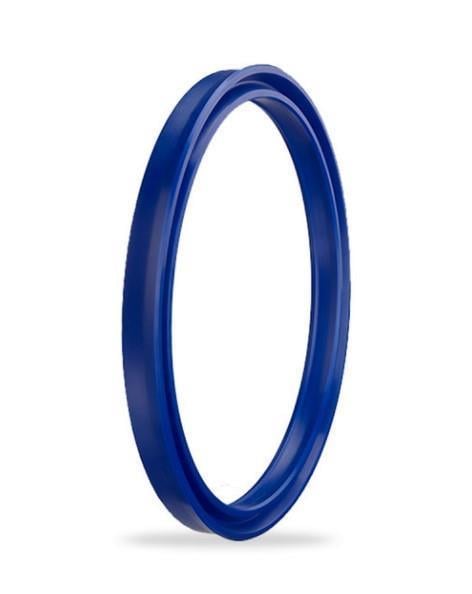

105x120x10 mm ölçüsündeki A154-105/4 PU, A154 profilli 92 PU boğaz nutringi olarak hidrolik silindirlerde kullanılır.
Boğaz nutringi nerede kullanılır?
105 mm mil için boğaz nutringi olan A154-105/4 PU, yağın dışarı kaçmasını önler. İç dudağı kısa, çift dinamik dudaklı tek parçalı PU nutringdir; yalnızca boğaz uygulamaları içindir. İkinci dinamik dudak mil üzerinde daha ince yağ filmi bırakır ve dışarıdan gelen partiküllerin silindire girmesini zorlaştırır. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.
Sık sorulan sorular
105x120x10 ölçüsü nasıl okunur?
Tabloya göre mil (piston kolu) çapı Ød = 105 mm, kanal dibi çapı ØD = 120 mm, keçe yüksekliği b = 10 mm, kanal genişliği B = 11 mm, montaj pahı uzunluğu C = 5,5 mm. Mevcut bir silindirde keçe değiştirirken eski keçeyi değil, mil ve kanal ölçülerini ölçmek daha güvenilirdir.
Mil ve kanal yüzey pürüzlülüğü ne olmalı?
Bu üründe keçenin kaydığı dinamik yüzey 105 mm çaplı mildir. Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤10 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16 µm değerleri verilir. Ra ortalama pürüzlülüğü, Rmax en büyük tepe-çukur farkını gösterir; ikisi de sağlanmalıdır.
Basınca göre izin verilen boşluk nedir?
Basınç altında keçe malzemesi metal parçalar arasındaki boşluğa sıkışabilir (ekstrüzyon); bu yüzden boşluk basınca göre sınırlanır. A154-105/4 PU için keçe et kalınlığı (ØD − Ød) / 2 = 7,5 mm’dir. İzin verilen en büyük boşluk: 150 bar: 0,35 · 250 bar: 0,25 · 400 bar: 0,20.
Keçe kanala nasıl takılır?
Montajda dudakların yönü önemlidir: açık taraf her zaman basınçlı yağa bakmalıdır. Kapalı kanallarda keçe böbrek şeklinde bükülerek kanala alınır; keskin kenar ve dişlere temas etmemesi için mil ucunda montaj pahı bulunmalıdır. Bu ölçü için montaj pahı uzunluğu en az C = 5,5 mm, kanal genişliği B = 11 mm olmalıdır.
Kullanırken dikkat edilmesi gerekenler
- Çalışma sıcaklığı -40/+100 °C aralığının dışına çıkmamalıdır.
- Basınç sınırını (400 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
- Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
- Keçeyi takmadan önce kanalı ve mili çapak ve talaştan temizleyin.
- Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
